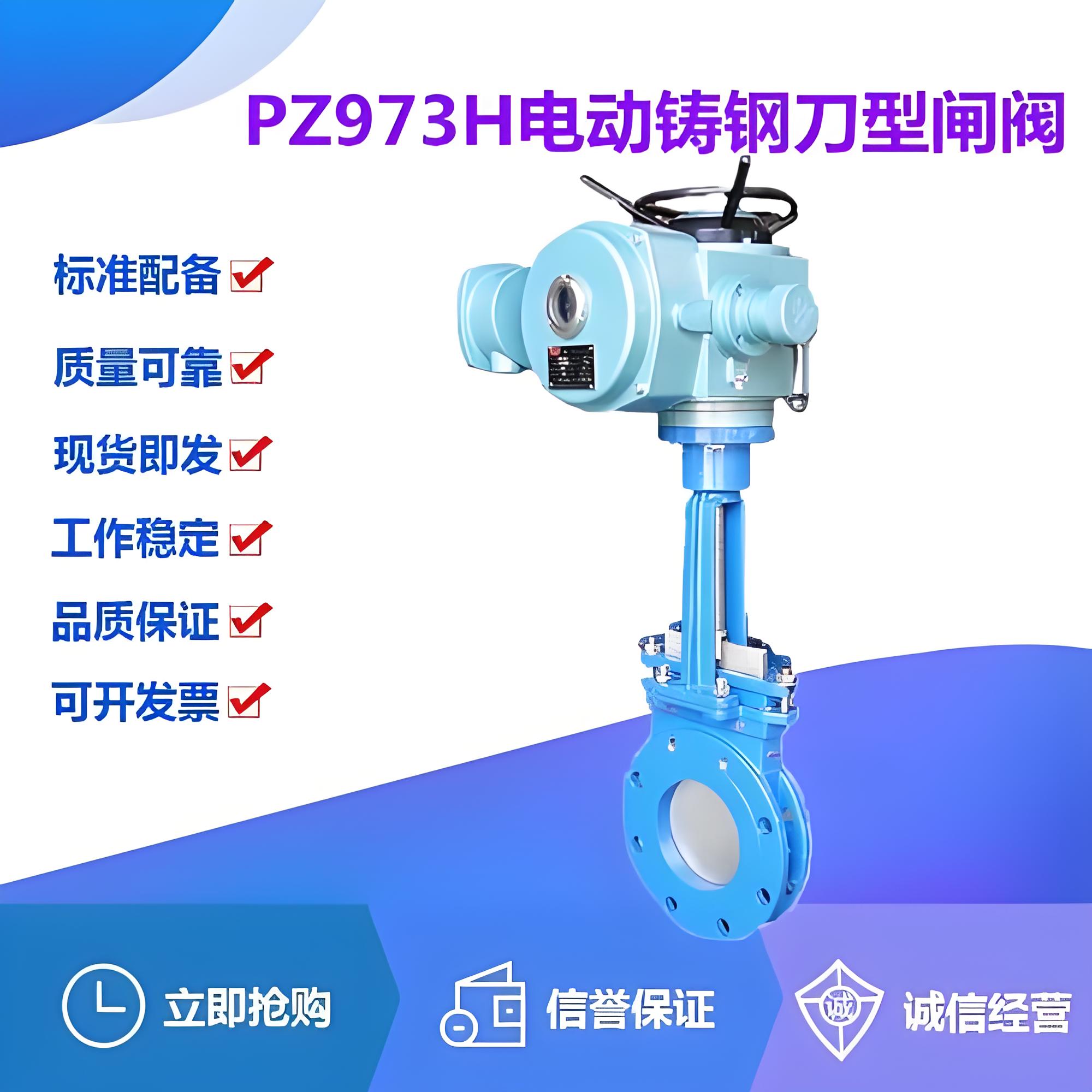

產品概述

核心特點‌

• ‌結構緊湊，節省空間‌
  采用超短結構長度設計，顯著減輕管路系統整體重量，占用有效安裝空間小。對夾式連接方式不僅安裝便捷，還能有效支撐管道強度，減少管道振動風險。

• ‌優異的密封與耐磨性能‌

  • ‌閘板材質‌：選用奧氏體不銹鋼或經過特殊處理的閘板，具有極強的耐腐蝕性，有效防止因腐蝕導致的密封泄漏。
  • ‌密封面設計‌：密封面采用硬質合金材料（H型），耐磨損、耐高溫。閘板底端加工成刀刃狀，光潔度高，在啟閉過程中可刮除密封面上的粘著物，實現自動清理雜物，確保密封可靠。
  • ‌無凹槽設計‌：閥體密封面無凹槽，避免介質積留，保證開啟靈活，特別適合漿液、粉料等易沉淀介質。

• ‌智能化電動驅動系統‌

  • ‌電源規格‌：標配AC380V/50Hz電動裝置，動力強勁，運行平穩。
  • ‌控制方式‌：支持控制室遠距離遙控、現場手動操作以及與計算機DCS/PLC系統聯動，實現高度自動化控制。
  • ‌安全防護‌：電動裝置具備防塵、防雨水能力（標準型IP65，可選防水型IP67或防爆型DII BT4/CT4）。內置手動操作機構，在供電中斷緊急情況下，可通過手輪進行人工啟閉，防止介質失控，保障生產安全。

• ‌適應性強，應用廣泛‌

  • ‌適用介質‌：水、紙漿、木漿、煤泥、礦砂、爐渣、污水、瀝青、谷物、化學品漿液等。
  • ‌工作環境‌：適用于-20℃至425℃的溫度范圍（具體取決于密封材料），公稱壓力1.0MPa，滿足大多數工業工況需求。

主要技術參數（DN100規格）‌

• ‌公稱通徑‌：DN100
• ‌公稱壓力‌：PN10 (1.0 MPa)
• ‌閥體材質‌：鑄鋼 (WCB)
• ‌密封面材質‌：硬質合金 / 不銹鋼
• ‌驅動方式‌：電動 (AC380V, 50Hz)
• ‌連接形式‌：對夾式
• ‌結構長度 (L)‌：約 52 mm (參考標準GB/T15188.2)
• ‌法蘭外徑 (D)‌：215 mm
• ‌螺栓孔中心距 (D1)‌：180 mm
• ‌螺栓孔徑/數量‌：8 × M16
• ‌總高度 (H)‌：約 365 mm (不含電動頭高度，具體視電動裝置型號而定)
• ‌流向‌：?jiǎn)蜗蛄鲃?dòng)（安裝時需注意介質流向標識）

應用領域‌

• ‌造紙行業‌：紙漿、黑液、白液的輸送與控制。
• ‌環保水務‌：城市污水、工業廢水、沉淀池排渣。
• ‌礦山冶金‌：礦漿、尾礦、煤泥、灰渣輸送。
• ‌化工食品‌：含有顆粒的化工原料、食品漿料、制藥廢液。
• ‌電力能源‌：電廠脫硫系統、飛灰處理。

安裝與維護注意事項‌

• ‌安裝前檢查‌：清除閥門腔內及密封面的污物、砂粒，檢查填料壓緊程度，確保閘板開啟靈活。
• ‌方向確認‌：安裝時必須校對介質流向，確保與閥門箭頭指示一致。
• ‌空間預留‌：雖結構緊湊，但仍需預留電動裝置接線及手動操作所需的空間。
• ‌定期保養‌：定期潤滑傳動機構，檢查密封面磨損情況。嚴禁利用手輪或電動外殼作為起吊點。
• ‌電氣接線‌：嚴格按照電動裝置接線圖進行380V電源及控制信號接線，確保接地良好。
