一、 產品概述

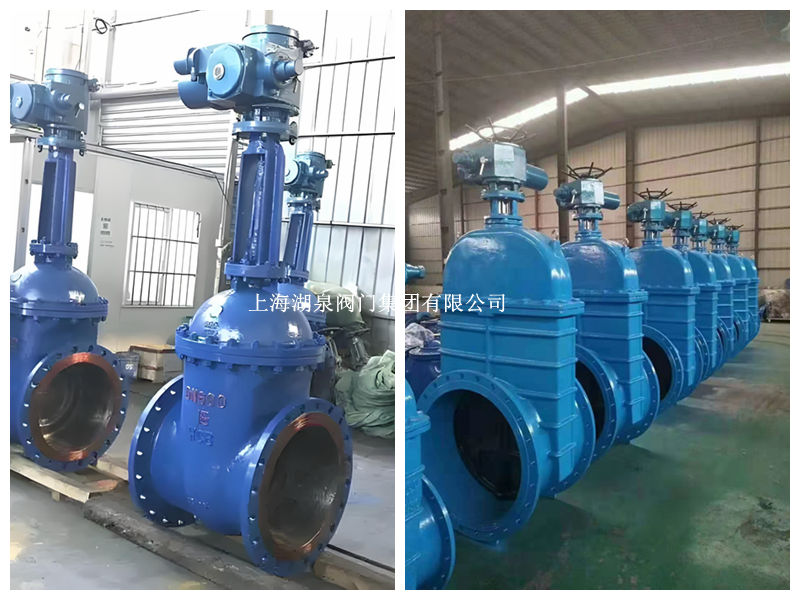

DN600電動閘閥（型號涵蓋Z941H、Z945T等系列）是一種廣泛應用于工業管道系統的自動化控制閥門。該閥門由高性能鑄鋼閥體與多回轉式電動執行機構組成，采用法蘭連接方式，主要用于截斷或接通管路中的介質。作為中大口徑（DN600）的關鍵流體控制設備，其設計旨在滿足石油、化工、電力、冶金及水處理等行業對高壓、高溫及復雜介質的嚴苛工況需求。Z941H系列通常指代‌楔式剛性/彈性閘板硬密封電動閘閥‌，適用于高中壓工況；Z945T系列則多指代‌平行式雙閘板或特定結構的硬密封電動閘閥‌，兩者均具備優異的密封性能與操作穩定性。

二、 主要技術參數

三、 結構特點與技術優勢

1. 先進的密封結構

• ‌硬密封設計‌：密封副采用不同硬度的司太立鈷基硬質合金堆焊而成，具有極高的硬度、耐磨性、耐高溫性和抗擦傷性能。相比軟密封閥門，其使用壽命顯著延長，特別適用于含有顆粒雜質或高溫蒸汽的介質。
• ‌楔式彈性閘板‌：Z941H系列采用楔式結構，閘板具有微量彈性，能自動補償因加工誤差或熱變形引起的密封面吻合度偏差，確保零泄漏。
• ‌雙向密封‌：介質流向不受限制，可從兩側任意方向流過，安裝靈活。

2. 優化的傳動與操作

• ‌推力軸承配置‌：針對DN600等大口徑閥門，在中大口徑型號中配置推力軸承，大幅降低啟閉力矩，使操作更加輕便省力，減少電機負載。
• ‌手電動切換‌：配備手動-電動切換機構，在斷電或緊急情況下可手動操作閥門，確保系統安全。
• ‌明桿結構設計‌：閥桿升降直觀可見，便于現場觀察閥門開度狀態，且閥桿螺紋不與介質直接接觸，避免腐蝕和淤積。

3. 耐腐蝕與耐用性

• ‌閥桿處理‌：閥桿經過調質及表面氮化處理，具有良好的抗腐蝕性、抗擦傷性和耐磨性，常用材質為2Cr13或1Cr17Ni2。
• ‌優質填料‌：采用柔性石墨填料，密封可靠，耐高溫，摩擦系數小，操作輕便。

四、 適用范圍與介質

• ‌適用行業‌：石油化工、火力發電、水力發電、冶金礦山、造紙制藥、污水處理、城市供熱等。
• ‌適用介質‌：
  • ‌水、蒸汽‌：適用于電廠鍋爐給水、主蒸汽管道。
  • ‌油品‌：原油、成品油、導熱油等。
  • ‌腐蝕性介質‌：硝酸、醋酸、尿素、含硫天然氣等（需根據具體介質選擇不銹鋼或特殊合金材質）。
  • ‌其他‌：污水、氣體等非強腐蝕性流體。

五、 安裝與維護指南

1. 安裝注意事項

• ‌安裝位置‌：閥門應水平安裝在管道上，電動裝置朝上。若空間受限需側裝，必須確保電動裝置的防護等級滿足環境要求，并加裝防雨罩。
• ‌管道清潔‌：安裝前務必清除管道內的焊渣、鐵銹等雜物，防止損傷密封面或卡住閘板。
• ‌法蘭對中‌：確保配對法蘭平行同心，螺栓均勻緊固，避免附加應力導致閥體變形或泄漏。
• ‌初始調試‌：初次通電前，建議手動將閥門開啟至約50%位置，以防電機相序接反導致閥門過度關閉損壞密封面或電機過載。

2. 操作與維護

• ‌禁止節流‌：閘閥設計用于全開或全關狀態，‌嚴禁‌用作調節閥使用，長期處于半開狀態會導致密封面沖蝕和氣蝕。
• ‌定期檢查‌：定期檢查電動執行器的電氣線路、限位開關及轉矩保護機構是否正常。
• ‌潤滑保養‌：定期對閥桿梯形螺紋、軸承及齒輪箱加注潤滑脂，保持傳動部件靈活。
• ‌填料維護‌：若發現填料處有輕微泄漏，可適當壓緊填料壓蓋；若泄漏嚴重，應及時更換填料。

六、 選型建議

• ‌介質名稱及特性‌：是否含顆粒、粘度、腐蝕性。
• ‌工作壓力與溫度‌：明確最高工作溫度和壓力峰值。
• ‌電源電壓與控制信號‌：確認現場電源規格及是否需要遠程信號反饋（4-20mA）。
• ‌防爆要求‌：若用于易燃易爆環境（如煤礦、化工廠），需選擇防爆型電動裝置（ExdIICT4等）。
• ‌法蘭標準‌：明確是國標(GB)、美標(ANSI)還是日標(JIS)，以便匹配管道法蘭尺寸。
