1. 產品概述

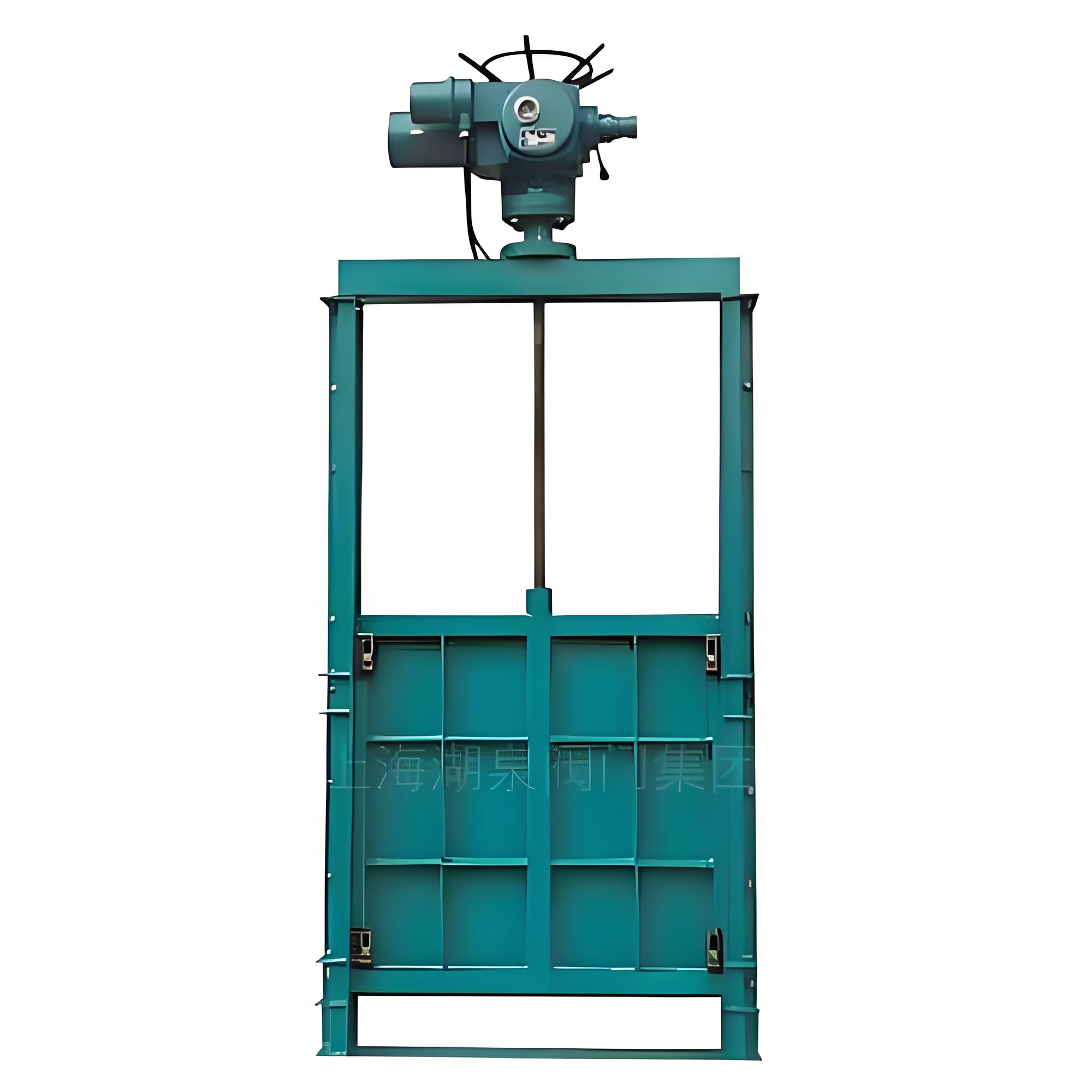

本產品為‌按圖定制的電動方形閘板閥‌，主體材質選用優質‌304不銹鋼‌，并集成高性能‌電動執行器‌。該閥門專為解決粉體、顆粒及小塊物料在管道輸送中的截?cái)嗯c流量控制難題而設計。憑借304不銹鋼優異的耐腐蝕性與衛生性能，結合電動驅動的自動化優勢，廣泛適用于化工、食品、醫藥、冶金及環保等行業，特別適合對介質純凈度、防腐要求較高或需遠程集中控制的工況。

2. 核心特點

• ‌定制化方形結構‌：嚴格依據用戶提供的圖紙進行非標制作，完美匹配現場管道接口尺寸（常見規格如200×200mm至1000×1000mm等），確保安裝無縫對接。
• ‌304不銹鋼材質‌：閥體、閘板及關鍵接觸部件均采用304不銹鋼制造。相比碳鋼，其具備更強的耐酸堿腐蝕能力，表面光潔度高，不易粘附物料，符合食品級及高潔凈度行業標準。
• ‌智能電動驅動‌：配備多回轉式電動執行器，支持DC24V或AC220V電壓輸入?？蓪?shí)現遠程自動控制、信號反饋及行程限位，操作輕便靈活，大幅降低人工勞動強度。
• ‌防卡阻設計‌：針對粉粒體物料易結塊、易卡滯的特性，優化了閘板導軌與密封面結構，確保閘板升降順暢，無卡阻現象。
• ‌全通徑流道‌：開啟狀態下流道完全暢通，流阻系數極小，有效避免物料堆積和壓力損失。

3. 主要技術參數

4. 工作原理

電動執行器接收控制信號后，驅動絲桿旋轉，將旋轉運動轉化為閘板的直線往復運動。

• ‌開啟狀態‌：閘板提升至閥體上方，介質通過方形通道自由流動。
• ‌關閉狀態‌：閘板下降至閥座密封面，依靠楔形結構或彈性變形產生密封力，切斷介質流通。

5. 應用領域

• ‌化工行業‌：腐蝕性粉末、塑料顆粒、碳酸鈣等原料輸送。
• ‌食品醫藥‌：面粉、淀粉、藥粉等對衛生等級要求高的物料控制。
• ‌環保能源‌：電廠灰渣、除塵器卸灰、污水處理污泥輸送。
• ‌建材冶金‌：水泥生料、礦粉、冶金輔料的氣力輸送系統。

6. 安裝與維護注意事項

• ‌安裝方向‌：閥桿可垂直向上或水平安裝，但需確保執行器不受額外應力。DN600以上大型閥門建議垂直固定以減輕閘板自重影響。
• ‌清潔管路‌：安裝前務必清除管道內焊渣、雜物，以免損壞密封面。
• ‌調試運行‌：首次使用前應檢查電動執行器行程限位是否準確，確保全開全關到位，并在閥桿處涂抹適量潤滑脂。
• ‌定期維護‌：定期檢查密封面磨損情況及電動裝置接線緊固度，長期停用時應使閥門處于關閉狀態并保持干燥。
