1. 產品概述

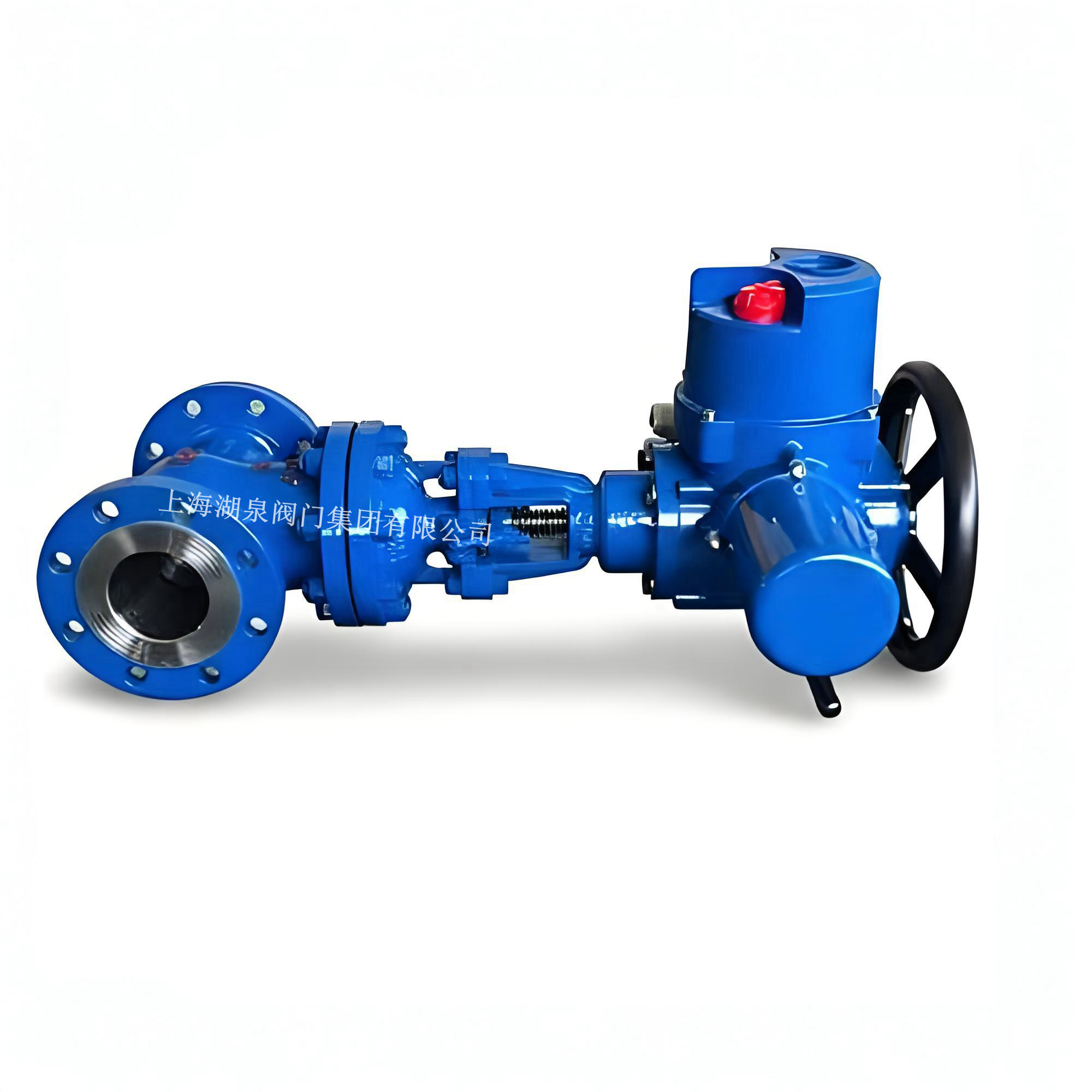

上海湖泉閥門 集團有限公司 Z941H-16P DN250 CF8 電動閘閥是一款采用法蘭連接、明桿楔式剛性單閘板結構的工業閥門。該型號專為中低壓工況設計，閥體材質選用CF8（對應美標304不銹鋼），具備優異的耐腐蝕性能。配套國產多回轉式電動執行機構，實現遠程自動控制或就地手動操作，廣泛應用于石油、化工、電力、水處理及制藥等行業的管路系統中，用于截斷或接通介質。

2. 主要技術參數

3. 結構特點與優勢

3.1 閥體部分

• ‌優質耐腐材質‌：閥體、閥蓋及閘板主體采用CF8（304不銹鋼）鑄造，具有良好的抗腐蝕性和機械強度，適用于弱腐蝕性介質及潔凈流體。
• ‌楔式彈性閘板‌：采用楔式彈性閘板結構，能自動補償閥座密封面的微小變形，確保密封可靠。DN250屬于中大口徑，內部通常配置推力軸承，有效降低啟閉力矩，減少磨損。
• ‌硬質合金密封面‌：密封面堆焊司太立（Stellite）鈷基硬質合金或進行硬化處理，硬度高、耐磨、耐高溫、抗擦傷性能好，延長閥門使用壽命。
• ‌閥桿強化處理‌：閥桿經過調質及表面氮化處理，具備優良的抗腐蝕性、抗擦傷性和耐磨性，確保長期運行的穩定性。

3.2 國產電動執行機構（電動頭）

• ‌智能控制功能‌：配套國產知名品牌電動執行器，支持開關型或智能調節型控制。具備轉矩保護、行程限位、現場指示等功能。
• ‌多種控制信號‌：支持AC380V/220V電源輸入，可選配4-20mA模擬量信號輸入/輸出，便于接入DCS或PLC系統進行遠程控制。
• ‌防護與防爆‌：標準防護等級為IP55或IP67，適應戶外及潮濕環境；可根據需求提供ExdⅡBT4等防爆等級，滿足危險區域使用要求。
• ‌手電動切換‌：配備手動/電動切換機構，在斷電或調試情況下可通過手輪進行緊急操作，保障系統安全。
• ‌高精度定位‌：內置高精度電位器或絕對值編碼器，實現閥位精確反饋，重復定位精度高。

4. 應用領域

• ‌石油化工‌：用于輸送水、油品、蒸汽及部分酸性介質的管道切斷。
• ‌電力行業‌：火力發電廠的水系統、油系統及輔助蒸汽系統。
• ‌水處理工程‌：自來水廠、污水處理廠的清水及污水管路。
• ‌制藥與食品‌：對衛生及耐腐蝕有一定要求的潔凈流體輸送系統。

5. 安裝與維護注意事項

• ‌安裝方向‌：閥門可安裝在管道的任何位置，但建議電動執行機構向上垂直安裝，以便于維護和觀察。
• ‌初次調試‌：通電前需確認電源電壓與銘牌一致。初次使用時，建議先將閥門手動搖至中間位置，再通電進行開/關方向校準，防止因相序錯誤導致電機過載或閥門損壞。
• ‌定期維護‌：定期檢查填料函密封情況，如有泄漏應及時壓緊或更換填料。定期對電動執行機構的傳動部件加注潤滑脂，保持操作靈活。
• ‌嚴禁節流‌：閘閥僅用于全開或全關狀態，嚴禁作為節流閥使用，以免高速介質沖蝕密封面。

6. 外形尺寸參考 (PN1.6 MPa, DN250)

(注：具體尺寸因不同廠家制造工藝略有差異，以下為國標常見參考值)

• ‌結構長度 (L)‌: 約 450 mm
• ‌法蘭外徑 (D)‌: 約 405 mm
• ‌螺栓孔中心距 (D1)‌: 約 355 mm
• ‌總高度 (H, 含電動頭)‌: 約 1350 mm - 1500 mm (取決于所選電動頭型號)

溫馨提示：選購時請根據實際工況（如介質具體成分、溫度波動、壓力峰值）確認材質及密封面選型，并與供應商確認電動執行器的具體品牌、扭矩參數及控制協議，以確保系統匹配性。
