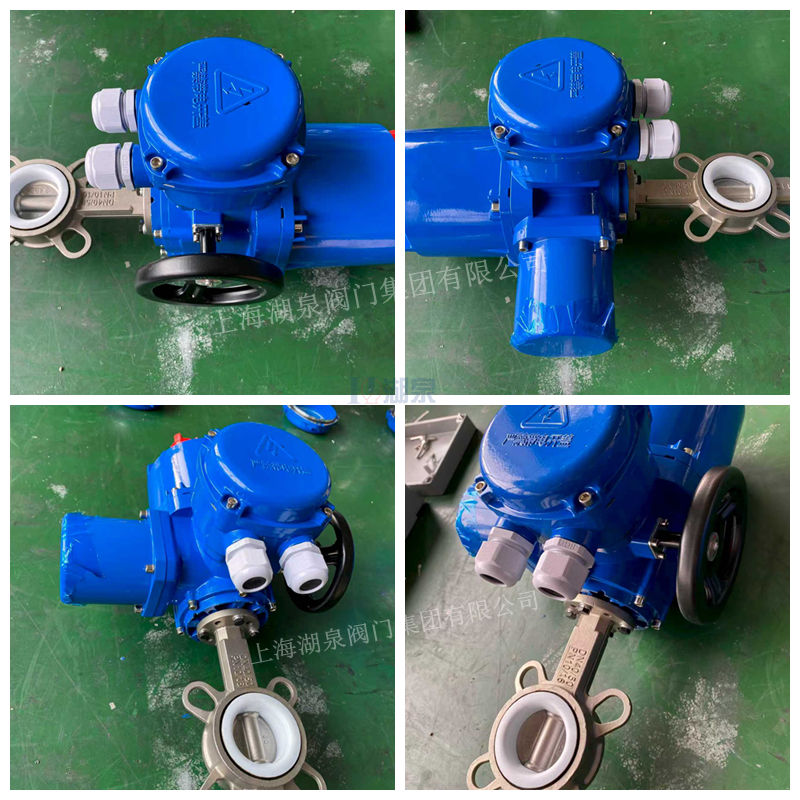

D971X-10/16電動對夾蝶閥是一種采用電動執行器驅動、對夾式連接的工業閥門，專為DN40與DN50口徑管道設計。其核心功能是實現管道的快速啟閉與流量調節，適用于自動化控制系統。‌

產品概述與設計特點

該型號蝶閥采用雙偏心結構設計，驅動蝶板完成90°回轉運動以實現開關。‌ 雙偏心結構具備“越關越緊”的密封特性，確保了可靠的密封性能。‌ 閥門具備雙向密封功能，安裝時不受介質流向限制，支持水平或垂直安裝。‌
閥體結構緊湊，體積小、重量輕、流阻低，便于在空間有限的管道中安裝與維護。‌ 蝶板采用框架式結構，在保證強度的同時增大了過流面積，有利于介質通過。‌

核心參數與性能

• ‌公稱通徑 (DN)‌：40mm，50mm。‌
• ‌公稱壓力 (PN)‌：1.0MPa，1.6MPa。‌
• ‌適用溫度‌：根據密封材料不同，丁腈橡膠（NBR）適用溫度范圍為-40℃至90℃；氟橡膠（FKM）適用溫度范圍為-20℃至200℃。‌
• ‌適用介質‌：水、空氣、天然氣、油品及弱腐蝕性流體。‌特別適用于含有顆?；蚶w維的粘稠介質。‌
• ‌泄漏率‌：符合GB/T13927-92標準。‌
• ‌密封性能‌：密封副通常由不銹鋼閥板與丁腈橡膠、氟橡膠或聚四氟乙烯（PTFE）等軟密封材料配對構成，可實現雙向密封零泄漏。‌密封圈可根據工況更換。‌

電動執行器與控制系統

• ‌電源支持‌：執行器支持多種電源，包括AC110V、220V、380V及DC24V。‌
• ‌控制功能‌：提供多種控制類型選擇，包括基礎開關型、帶無源觸點型、閥位信號反饋型以及智能調節型。‌
• ‌智能控制‌：智能調節型執行器內置計算機單片及智能控制軟件，可直接接收4-20mA、1-5VDC或0-10VDC等工業標準信號，實現對閥門開度的精確、連續調節與定位。‌
• ‌保護功能‌：具備雙重限位（電氣與機械）、過熱保護和過載保護等安全裝置。‌
• ‌手動操作‌：執行器附帶手動操作功能，在斷電等情況下可手動啟閉閥門。‌

主要材料與結構

• ‌閥體材質‌：可選灰鑄鐵（HT200/HT250）、球墨鑄鐵（QT450-10）、鑄鋼（WCB）或不銹鋼等。‌
• ‌蝶板材質‌：常用球墨鑄鐵、鑄鋼或不銹鋼。‌
• ‌閥軸材質‌：通常為2Cr13或不銹鋼。‌
• ‌密封材料‌：閥座密封圈主要為丁腈橡膠（NBR）、氟橡膠（FKM）或聚四氟乙烯（PTFE）。‌
• ‌填料‌：采用O型圈或柔性石墨。‌

應用領域

D971X-10/16電動對夾蝶閥廣泛應用于要求自動化控制的行業管道系統，包括食品加工、環保水處理、輕工、石油化工、電力、市政給排水、造紙、教學科研設備等。‌其在管道中主要用作截斷閥，也可用于調節流量。‌

外形尺寸參考 (DN50示例)

以DN50口徑為例，其典型外形連接尺寸如下（單位：mm）：尺寸A為155，B為353，C為62，D為104，E為43。額定功率約為15W，額定電流約為0.2A。‌

設計與制造標準

• ‌設計標準‌：GB/T2238-1989。‌
• ‌法蘭連接‌：GB/T9113.1-2000，GB/T9115.1-2000或JB78。‌
• ‌結構長度‌：GB/T12221-1989。‌
• ‌壓力試驗‌：GB/T13927-1992，JB/T9092-1999。‌
