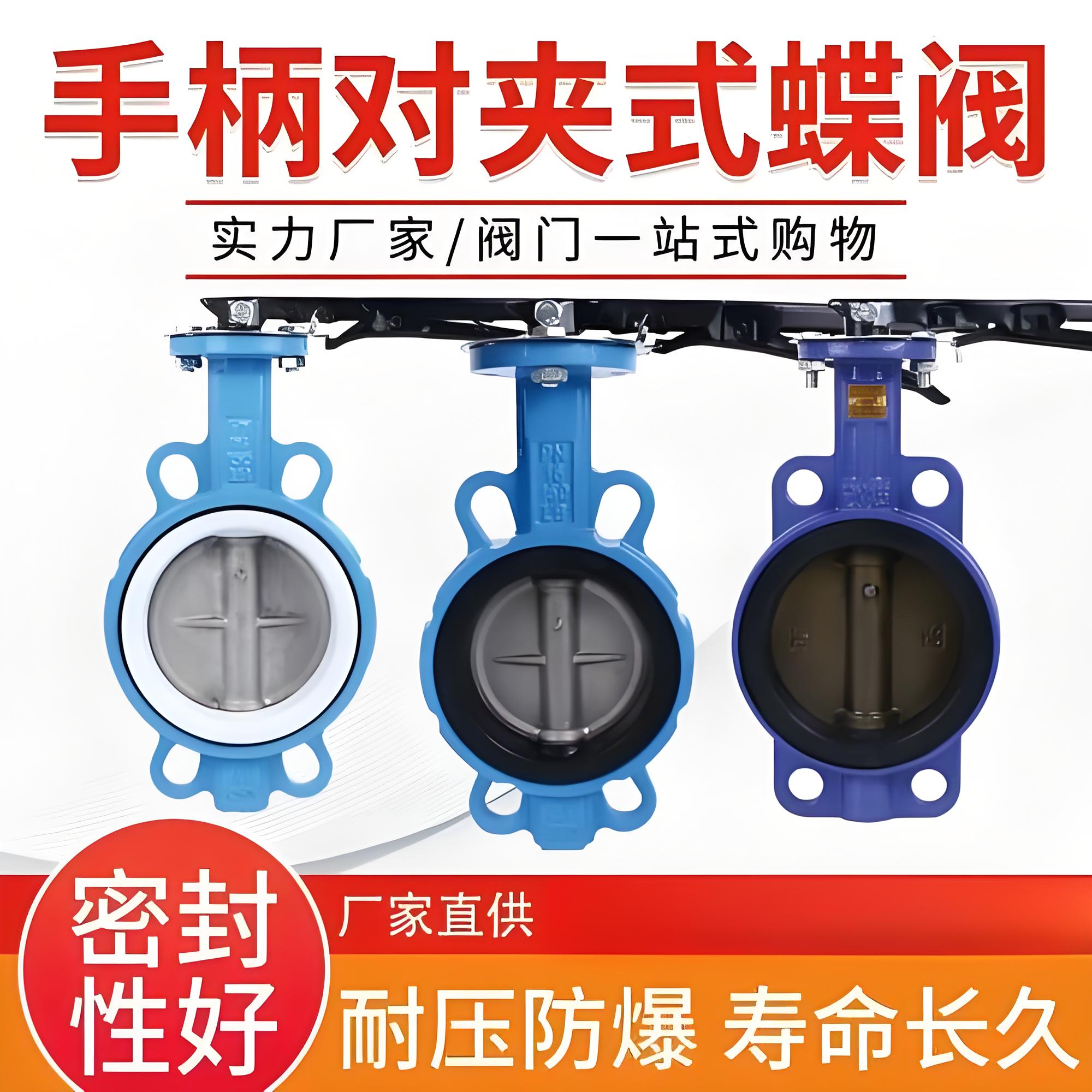

上海湖泉閥門集團有限公司D71X-16 是一種中線型對夾式軟密封蝶閥，廣泛應用于水處理、化工、食品、醫藥及電力等行業的管道系統中，主要用于介質的截流和流量調節。該系列產品具有結構緊湊、重量輕、安裝方便、密封性能可靠等特點。以下是針對 DN40、DN50、DN65、DN80、DN100 規格產品的詳細介紹。

1. 型號含義解析

根據 JB/T 308 閥門型號編制方法：

• ‌D‌：蝶閥
• ‌7‌：連接形式為對夾式
• ‌1‌：結構形式為中線型
• ‌X‌：密封面材質為橡膠（如丁腈橡膠、乙丙橡膠等）
• ‌16‌：公稱壓力為 1.6 MPa (16公斤)

2. 主要技術參數

• ‌公稱通徑‌：DN40, DN50, DN65, DN80, DN100
• ‌公稱壓力‌：PN16 (1.6 MPa)
• ‌適用溫度‌：
  • 丁腈橡膠 (NBR)：-20℃ ~ +82℃
  • 乙丙橡膠 (EPDM)：-40℃ ~ +125℃
  • 氟橡膠 (Viton)：-20℃ ~ +150℃
  • (具體溫度范圍視密封圈材質而定)
• ‌適用介質‌：水、空氣、油品、弱腐蝕性流體、食品級介質（需選用相應衛生級材質）
• ‌驅動方式‌：手動（手柄/渦輪）、氣動、電動
• ‌泄漏等級‌：符合 GB/T 13927 標準

3. 結構特點與優勢

• ‌雙向密封‌：采用中線軟密封結構，具有“越關越緊”的密封特性，安裝時無需考慮介質流向，可在任意方向安裝。
• ‌結構緊湊‌：對夾式設計使得閥體長度短，占用空間小，特別適合空間狹小的管道安裝，有效降低管道支撐成本。
• ‌流阻小‌：蝶板采用框架結構或流線型設計，過流面積大，流體阻力小，節能效果顯著。
• ‌操作輕便‌：90°回轉即可實現全開或全閉，啟閉力矩小，操作省力。
• ‌維護簡便‌：密封圈可更換，延長了閥門的使用壽命；整體烤漆處理，防腐防銹性能好。

4. 主要零部件材質

• ‌閥體‌：鑄鐵 (HT200/QT450)、碳鋼 (WCB) 或不銹鋼 (304/316)，根據工況選擇。
• ‌蝶板‌：球墨鑄鐵 (QT450)、碳鋼鍍鎳或不銹鋼 (304/316)。
• ‌閥桿‌：2Cr13 或 304/316 不銹鋼，強度高，耐腐蝕。
• ‌閥座密封圈‌：丁腈橡膠 (NBR)、乙丙橡膠 (EPDM)、氟橡膠 (FPM) 或聚四氟乙烯 (PTFE)，提供優異的彈性和密封性。

5. 參考外形尺寸 (單位：mm)

注：不同廠家制造標準可能略有差異，以下為常見參考數據，具體以廠家圖紙為準。

6. 應用領域

• ‌給排水系統‌：水廠、污水處理廠、建筑供水管網。
• ‌工業管道‌：石油化工、電力電廠、鋼鐵冶金中的冷卻水、循環水系統。
• ‌輕工食品‌：食品飲料、制藥、造紙行業中的非強腐蝕性介質輸送。

7. 安裝與維護注意事項

• 安裝前應清除管道內的雜物，確保密封面清潔。
• 對夾式安裝時，需使用配套螺栓均勻擰緊，避免閥體受力不均導致泄漏。
• 建議閥門處于微開狀態進行安裝，以免蝶板擠壓密封圈。
• 定期檢查和緊固連接螺栓，并根據使用情況更換老化密封圈。

該產品憑借高性價比和可靠的密封性能，是中小口徑管道控制的首選閥門之一。選購時請根據實際介質溫度、腐蝕性要求選擇合適的閥體和密封材質。
