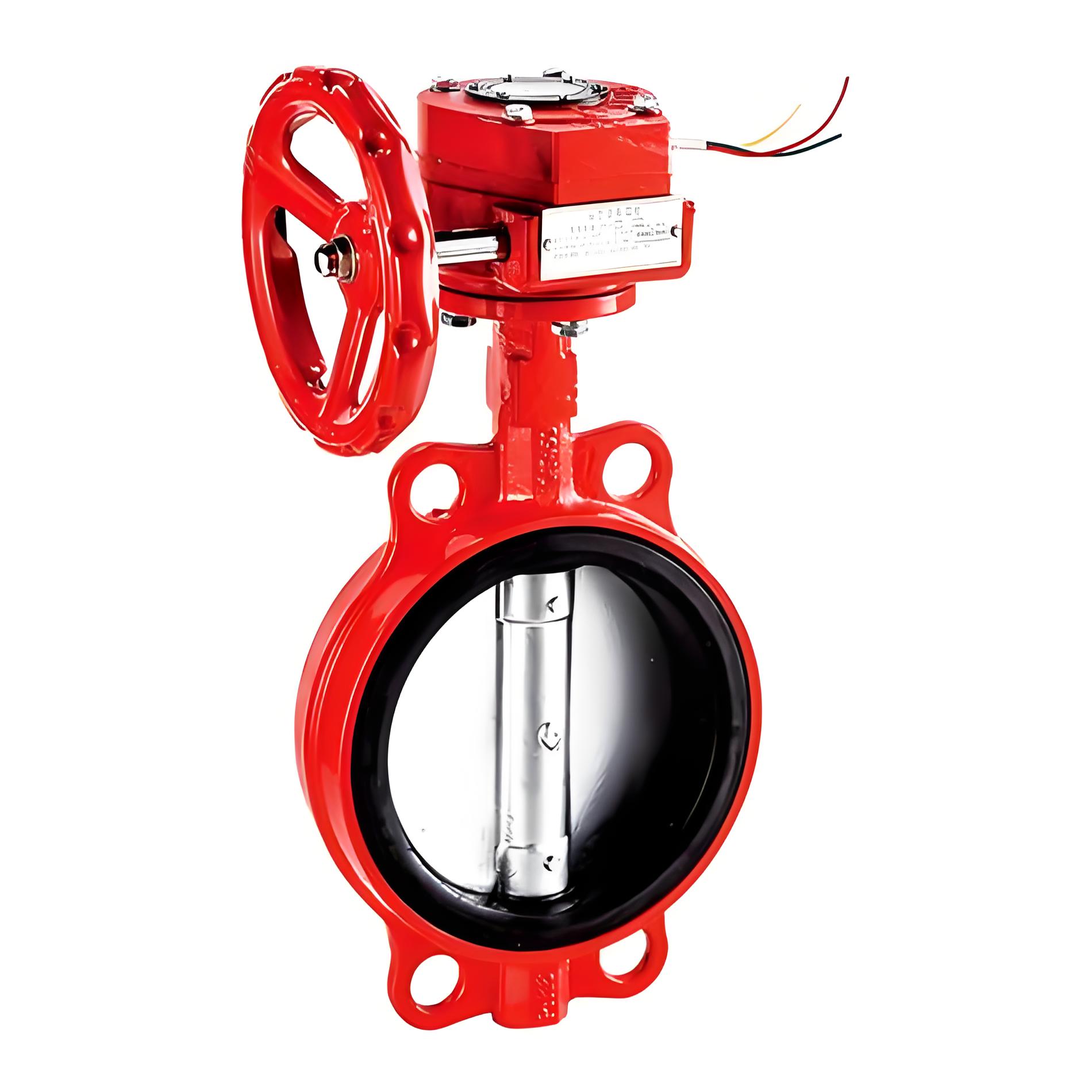

上海湖泉閥門集團有限公司XD371X-10 DN125 對夾式信號蝶閥是消防自動噴水滅火系統專用控制閥，核心功能為‌常開狀態下誤關報警‌（關閉至全開度約 25% 時觸發電信號反饋至消防控制中心），防止水源被誤切斷。

關鍵參數（DN125 規格）

• ‌公稱壓力‌：PN10（1.0 MPa）；密封試驗 1.1×PN，強度試驗 1.5×PN
• ‌適用溫度‌：-20℃～80℃（部分廠家標稱≤65℃，以產品銘牌為準）
• ‌適用介質‌：水、泡沫混合液等消防介質
• ‌連接方式‌：對夾式（雙頭螺栓夾裝于兩法蘭間），結構長度短（L≈56 mm）
• ‌驅動方式‌：蝸輪蝸桿傳動（手動操作），90°旋轉啟閉
• ‌信號輸出‌：微動開關干接點信號（常用 DC24V 或 12V 供電，含常開/常閉觸點）
• ‌材質配置‌：
  • 閥體：灰鑄鐵/球墨鑄鐵
  • 蝶板：球墨鑄鐵噴塑或不銹鋼
  • 閥桿：SUS410/SUS316 不銹鋼
  • 閥座/密封：NBR（丁腈橡膠）或 EPDM

DN125 典型外形尺寸（單位：mm）

消防合規要點

• 符合 ‌GB 5135.6《自動噴水滅火系統 第 6 部分：通用閥門》‌ 強制標準；
• 屬于‌CCC 消防產品認證范圍‌，需查驗消防產品身份標識；
• 安裝位置推薦：濕式報警閥前、水流指示器供水側等需狀態監控的常開管段；
• 調試要求：校準開/關向凸輪觸發點，確保誤關 25% 時可靠報警；試壓時閥板必須全開。

注：不同廠家尺寸與信號電壓可能存在細微差異，采購前建議索取樣品并核對圖紙；該閥‌不可用于管線末端拆卸段‌（對夾式無自支撐能力）。
