一、 產品概述

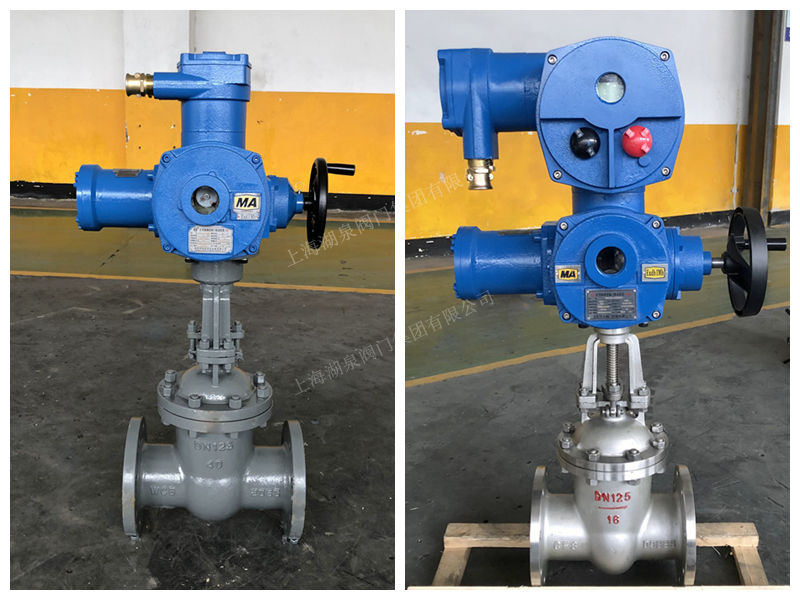

MAZ941H-25C DN50 礦用防爆電動閘閥是一款專為煤礦井下復雜惡劣環境設計的高性能流體控制設備。該閥門嚴格遵循國家礦用產品安全標準，具備“煤安認證”（MA標志）及防爆認證，特別適用于煤礦井下瓦斯泵房、排水系統及各類易燃易爆介質的管路接通或截?cái)?。作為自?dòng)化控制系統中的關鍵執行單元，它能夠有效抵御井下潮濕、高粉塵及腐蝕性氣體的侵蝕，確保礦井生產的安全與高效。

二、 型號解析與技術參數

• ‌型號解讀‌：

  • ‌M‌：礦用（Mine）
  • ‌A‌：隔爆型兼本安型（Explosion-proof & Intrinsically Safe）
  • ‌Z‌：閘閥（Gate Valve）
  • ‌9‌：電動驅動（Electric Actuator）
  • ‌4‌：法蘭連接（Flange Connection）
  • ‌1‌：明桿楔式剛性單閘板（Rising Stem, Wedge Gate）
  • ‌H‌：閥座密封面材質為Cr13系不銹鋼（Stainless Steel Hard Seal）
  • ‌25‌：公稱壓力 PN2.5 MPa (25公斤)
  • ‌C‌：閥體材質為碳鋼（Carbon Steel）
  • ‌DN50‌：公稱通徑 50mm

• ‌主要技術參數‌：

  • ‌適用介質‌：水、蒸汽、油品、瓦斯氣體等。
  • ‌工作溫度‌：-29℃ ～ 425℃（具體視密封材質而定）。
  • ‌電源電壓‌：AC 380V / 660V / 1140V（可根據井下供電系統定制）。
  • ‌防護等級‌：IP65及以上，滿足井下防塵防水要求。
  • ‌防爆等級‌：Ex d I Mb（煤礦用隔爆型），符合 GB3836.1-2010 及 GB3836.2-2010 標準。

三、 核心功能特點

1. 防爆與安全性能

該閥門采用一體化隔爆結構設計，電氣部分完全封閉在隔爆外殼內，有效防止內部火花引燃外部瓦斯或煤塵混合物。針對瓦斯泵房專用需求，閥門在設計上注重防靜電處理，避免開關過程中因摩擦產生靜電火花，從根源上消除安全隱患。

2. 智能化控制與通訊接口

• ‌全中文液晶顯示‌：配備高清 LCD 顯示屏，實時顯示閥門開度、狀態、故障代碼等信息，操作直觀便捷。
• ‌信號兼容性強‌：支持 4~20mA 模擬量調節控制及反饋，可與 PLC、DCS 等自動化系統無縫對接，實現遠程集中控制和智能化管理。
• ‌總線通訊功能‌：可選配 Profibus、Modbus 等通訊協議，便于融入礦井綜合自動化監控網絡。

3. 多重保護機制

• ‌相序自動糾正‌：執行機構可自由設定旋向，并具備電源相序自動校正功能，簡化安裝接線流程。
• ‌缺相與過力矩保護‌：內置電子檢測電路，當發生電源缺相或閥門遇到異常阻力（如異物卡阻）時，立即停止動作并報警，保護電機和閥門本體不受損壞。
• ‌禁動延時與電子互鎖‌：防止因慣性造成的機械沖擊，并在接收到反向指令時執行邏輯互鎖，確保動作平穩可靠。
• ‌ESD 緊急切斷保護‌：支持緊急停車信號輸入，在突發危險情況下可快速關閉閥門，保障系統安全。

4. 堅固耐用的結構設計

• ‌高強度材質‌：閥體采用優質碳鋼精密鑄造，閘板及密封面采用硬質合金堆焊或不銹鋼材質，耐磨損、耐腐蝕，使用壽命長。
• ‌硬密封結構‌：采用金屬對金屬硬密封形式，相比軟密封更適應含有顆粒雜質或高溫高壓的工況，密封性能穩定可靠。
• ‌防沖出閥桿設計‌：閥桿經過調質處理，具有良好的綜合力學性能，且采用防吹出結構，即使填料失效也不會導致閥桿崩出，確保操作安全。

四、 應用場景

• ‌煤礦井下瓦斯抽放系統‌：用于瓦斯泵房的進氣、排氣管路控制，確保瓦斯輸送的安全與流量調節。
• ‌井下排水系統‌：作為主排水泵房的啟閉裝置，控制水流方向與流量，防止水患。
• ‌通風與壓風系統‌：用于調節井下風流或壓縮空氣管路，配合自動化風機房實現智能調控。
• ‌其他易燃易爆介質管路‌：適用于化工礦山、金屬礦山等存在爆炸性氣體環境的工業場合。

五、 選型與維護建議

• ‌選型注意‌：請根據實際管路壓力、介質特性及供電電壓選擇合適的型號。對于高瓦斯區域，務必確認閥門具備完整的煤安證書及防爆合格證。
• ‌安裝要求‌：閥門應垂直安裝于水平管道上，確保執行器朝上，避免積水進入電機腔體。接線時需嚴格按照防爆要求進行密封處理。
• ‌日常維護‌：定期檢查閥門密封面磨損情況，清理執行器散熱孔，測試限位開關及保護功能是否正常，確保設備始終處于良好工作狀態。
