一、 產品概述

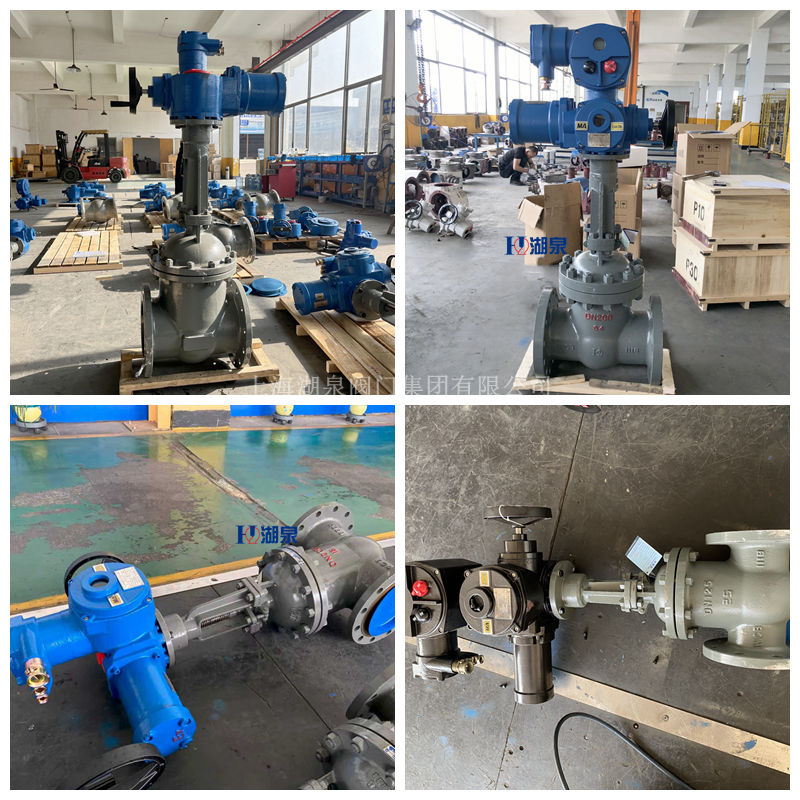

MKZ941H-40C-DN200是一款專為煤礦井下及易燃易爆危險環境設計的高性能礦用隔爆型智能電動閘閥。該閥門集成了先進的RS485總線通訊技術，支持開關量控制與模擬量調節雙重功能，實現了流體介質的精確截斷與流量調節。作為工業自動化系統中的關鍵執行機構，它具備高安全性、高可靠性及智能化控制特點，廣泛應用于煤礦瓦斯抽放、通風系統、給排水及各類腐蝕性或非腐蝕性介質的管道控制中。

二、 型號含義解析

• ‌M‌：代表“礦用”，表明該產品符合煤礦安全標準，具備防爆資質。
• ‌K‌：代表“控”或“礦控”，強調其控制特性及礦用屬性。
• ‌Z‌：代表“閘閥”，指閥門類型為閘板閥。
• ‌9‌：代表“電動驅動”，動力源為電力。
• ‌4‌：代表“法蘭連接”，進出口采用法蘭結構。
• ‌1‌：代表“明桿楔式剛性單閘板”結構（部分標準也可能指代特定結構形式，通常明桿便于觀察開度）。
• ‌H‌：代表密封面材質為合金鋼（如Cr13不銹鋼或堆焊硬質合金），耐磨耐腐蝕。
• ‌40‌：代表公稱壓力為PN4.0MPa（即40公斤壓力）。
• ‌C‌：代表閥體材質為碳鋼（WCB）。
• ‌DN200‌：代表公稱通徑為200毫米。
• ‌RS485總線型‌：代表配備支持Modbus等協議的RS485通訊接口，可實現數字化遠程監控。

三、 主要技術參數

四、 核心功能與特點

1. 礦用隔爆安全設計

產品嚴格遵循煤礦安全規程，外殼采用高強度鑄鋼或球墨鑄鐵，具備承受內部爆炸壓力而不傳爆的能力。所有電氣元件均經過特殊防爆處理，確保在甲烷、煤塵等爆炸性環境中安全運行。必須持有有效的MA（煤安）認證標志方可入井使用。

2. RS485總線智能通訊

• ‌數字化集成‌：內置智能控制模塊，通過RS485接口接入PLC、DCS或上位機系統。
• ‌雙向通信‌：不僅接收遠程控制指令（開、關、停、調節），還能實時上傳閥門狀態（當前開度百分比、力矩狀態、故障報警、電源相序等）。
• ‌抗干擾能力強‌：采用差分信號傳輸機制，有效抑制電磁干擾，適合礦山復雜電磁環境。
• ‌簡化布線‌：相比傳統硬接線，總線制大幅減少電纜用量，降低安裝成本，便于系統擴展和維護。

3. 開關與調節兩用功能

• ‌開關模式‌：用于管道的快速截斷，響應速度快，具備全開/全關位置反饋。
• ‌調節模式‌：接收4-20mA模擬量信號或總線指令，可精確控制閥門開度在0%-100%之間任意位置，實現流量、壓力的閉環自動控制。
• ‌死區可調‌：用戶可根據工藝需求設定調節死區，避免閥門頻繁動作，延長使用壽命。

4. 多重保護機制

• ‌過力矩保護‌：當開啟或關閉過程中遇到異常阻力（如異物卡阻），電機自動停止并反向動作少許以解除過載，防止損壞閥桿或齒輪。
• ‌缺相與相序保護‌：自動檢測三相電源狀態，缺相時停機保護；具備相序自動糾正功能，無需擔心接線順序錯誤。
• ‌過熱保護‌：電機內置熱敏電阻，溫度過高時自動切斷電源。
• ‌電子互鎖‌：防止同時發出相反方向的指令（如同時開和關），確保邏輯安全。
• ‌禁動延時‌：避免機械慣性導致的誤動作，提高控制穩定性。

5. 人性化操作界面

• ‌LCD中文顯示屏‌：執行器視窗采用高清液晶屏幕，直觀顯示閥門開度、工作狀態、故障代碼及參數設置菜單。
• ‌現場手動優先‌：配備手輪切換機構，在斷電或調試狀態下，可輕松切換至手動模式進行操作，確保緊急情況下仍能控制閥門。

五、 工作原理

電動閘閥由閥體和電動執行器兩部分組成。

• ‌驅動過程‌：電動機通電后，通過蝸輪蝸桿減速機構將高速旋轉轉化為低速大扭矩輸出。
• ‌傳動過程‌：輸出軸帶動閥桿螺母旋轉，使閥桿做直線升降運動（明桿結構）。
• ‌啟閉過程‌：閥桿下端連接的閘板垂直于流體方向上下移動。
  • ‌全開‌：閘板完全升起，流道直通，流體阻力極小。
  • ‌全關‌：閘板楔入閥座，依靠介質壓力或預緊力實現雙向零泄漏密封。
• ‌智能控制‌：控制器根據接收到的RS485指令或模擬量信號，精確控制電機轉動角度和時間，從而精準定位閘板位置。

六、 應用領域

• ‌煤礦行業‌：井下瓦斯抽放管路、通風系統風門控制、排水泵房出口控制、消防灑水系統。
• ‌石油化工‌：易燃易爆氣體、液體的管道截斷與調節。
• ‌電力冶金‌：冷卻水系統、煙氣脫硫脫硝系統。
• ‌其他高危環境‌：任何存在爆炸性氣體混合物（IIA, IIB級）的工業場合。

七、 選型與安裝注意事項

• ‌電壓確認‌：務必確認礦井供電電壓是AC380V還是AC660V，并在訂貨時明確指定，以免燒毀電機。
• ‌防爆證書‌：采購時需查驗產品的MA煤安證及防爆合格證，確保合規入井。
• ‌安裝方向‌：建議水平安裝，若垂直安裝需考慮重力對閥桿的影響，并咨詢廠家是否需加裝支撐。
• ‌初始調試‌：首次通電前，應手動將閥門置于中間位置（約50%開度），以防相序接反導致閥門超程損壞。
• ‌通訊地址設置‌：在總線系統中，每個閥門需設置唯一的站號（Address）和波特率，確保不與其它設備沖突。
• ‌定期維護‌：定期檢查填料函密封性，潤滑傳動部件，清理執行器散熱片灰塵，確保長期穩定運行。
