產品概述

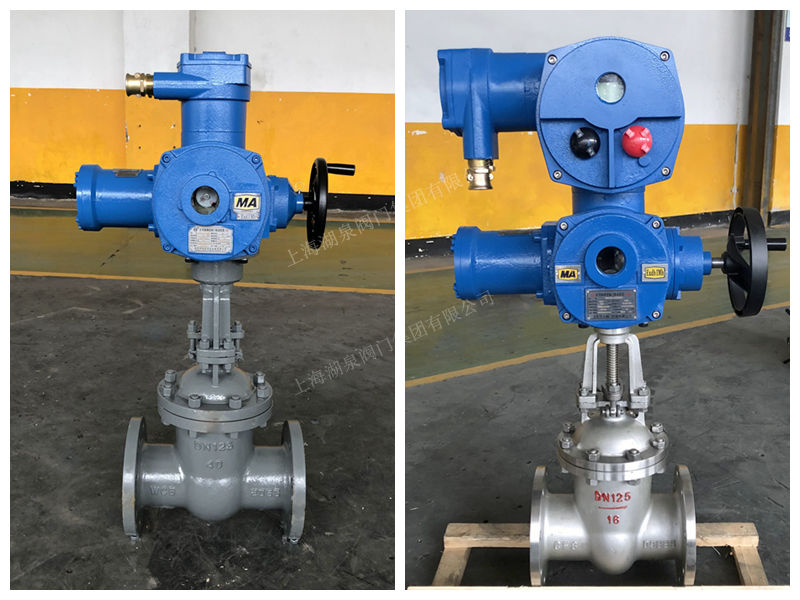

上海湖泉閥門集團有限公司ZJK941H-25C DN150 是一款專為煤礦井下惡劣環境設計的智能一體化電動閘閥。該產品集“隔爆”與“本安”雙重防爆特性于一體，具備 MA 煤安證及防爆合格證，完全符合 GB3836.1《爆炸性環境用防爆電氣設備通用要求》及 JB/T8529《隔爆型閥門電動裝置技術條件》等國家標準。其公稱通徑為 DN150，公稱壓力為 2.5MPa（PN25），適用于煤礦井下排水、供水及介質流量控制的自動化管理，是替代傳統手動閥及液壓閥的理想升級方案。

核心技術與性能特點

1. 雙重防爆與安全認證

• ‌防爆等級‌：采用 ExdIMb 煤安隔爆型設計，防護等級高達 IP68，確保在潮濕、粉塵及易燃易爆氣體環境中安全運行。
• ‌資質齊全‌：擁有國家頒發的礦用產品安全標志證書（MA證）和防爆合格證，滿足煤礦入井安全強制要求。
• ‌適用環境‌：適用于煤礦非采掘工作面（dI類）及含有爆炸性氣體混合物的環境。

2. 智能非侵入式控制

• ‌免開蓋調試‌：集成非侵入式全智能控制系統，接入電源后無需打開電氣蓋，通過外部旋鈕即可進行編程、參數設置及狀態監控，極大提升了維護安全性與便捷性。
• ‌信號交互‌：支持 4-20mA 標準模擬量輸入/輸出，可無縫接入礦井 DCS（分布式控制系統）或 PLC 系統，實現遠程集中監控與自動化調節。
• ‌通訊功能‌：部分配置支持 RS485 通訊接口，便于數據上傳與故障診斷。

3. 卓越的密封與結構工藝

• ‌自緊式密封‌：閥體采用壓力自緊式密封結構或閥蓋墊片密封，隨介質壓力增加，密封性能越佳，杜絕泄漏隱患。
• ‌硬質合金密封面‌：閥瓣與閥座密封面采用鈷鉻鎢硬質合金等離子噴焊工藝，硬度高、耐磨損、抗擦傷，顯著延長使用壽命。
• ‌萬向頂結構閥瓣‌：雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座的吻合度，保證雙向密封效果，且維修方便，互換性強。
• ‌高強度閥桿‌：閥桿選用滲氮鋼制成，經表面氮化處理，具備極高的硬度、抗腐蝕性及抗擦傷能力。

4. 多重保護機制

• ‌轉矩與行程控制‌：內置高精度轉矩控制機構和行程控制器，防止電機過載或閥門卡死損壞。
• ‌電氣保護‌：具備過力矩保護、過熱保護、缺相保護及行程到位自動斷電功能。
• ‌手電動切換‌：配備可靠的手動/電動切換機構，在斷電或緊急情況下可通過手輪進行操作，保障生產連續性。

主要技術參數

應用場景與優勢

該閥門廣泛應用于煤礦井下主排水管、消防水管、注漿管及瓦斯抽放管路等關鍵部位。相較于傳統液壓閥，ZJK941H-25C 消除了液壓系統密封件易老化、需頻繁維護及壓差大時難以開啟的弊端；相較于普通手動閥，它實現了遠程自動化控制，降低了工人勞動強度，提高了礦井生產的智能化水平和安全系數。

安裝與維護提示

• ‌初次調試‌：安裝完成后，建議先手動將閥門開啟至約 50% 位置，再通電調試，以防電機相序接反導致機械損傷。
• ‌定期維護‌：雖然該閥門具有長壽命設計，但仍建議定期檢查外部接線完整性及手動機構的靈活性。
• ‌包裝運輸‌：產品通常采用木箱包裝，運輸過程中需注意防潮防撞，確保防爆面不受損傷。
