1. 產品概述

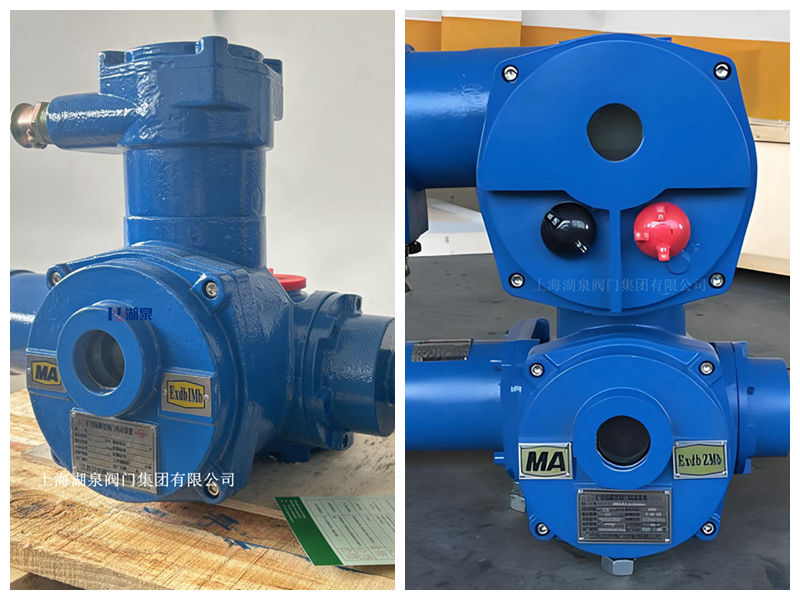

上海湖泉閥門集團有限公司ZB系列多回轉礦用隔爆型閥門電動裝置是專為煤礦井下及含有爆炸性氣體的工業環境設計的驅動設備。該系列產品主要用于驅動閘閥、截止閥、水閘門等做直線運動的閥門，通過多回轉輸出實現閥門的開啟、關閉或調節控制。其核心優勢在于支持380V/660V雙電壓適配，能夠靈活適應不同礦井供電系統的需求，并具備極高的防爆安全性能。

2. 主要特點

2.1 防爆性能

• ‌防爆等級‌：符合礦用隔爆型標準，防爆標志為 ‌Ex dⅠ Mb‌（或Ex dⅠ），適用于煤礦井下有瓦斯、煤塵爆炸危險的場所。
• ‌結構設計‌：殼體采用高強度隔爆結構，能承受內部爆炸壓力而不傳爆，確保在惡劣環境下安全運行。
• ‌防護等級‌：通常達到 ‌IP55‌ 或更高（特殊訂貨可達IP67），有效防止粉塵和水侵入。

2.2 雙電壓適配能力

• ‌電源兼容性‌：電機支持三相交流 ‌380V‌ 和 ‌660V‌ 雙電壓輸入（50Hz）。用戶可根據現場供電網絡情況，通過接線端子切換或定制選擇相應電壓等級，無需額外配置變壓器，簡化了井下電氣系統。
• ‌控制電壓‌：控制回路通常支持AC 220V、DC 24V等多種規格，便于與各類控制系統集成。

2.3 多回轉驅動特性

• ‌適用閥門‌：專為多回轉閥門設計，特別適用于閘閥、截止閥、隔膜閥等需要多次旋轉才能完成全開或全關操作的閥門。
• ‌輸出參數‌：提供廣泛的輸出轉矩范圍（從100 N·m到5000 N·m及以上）和多種輸出轉速（如18、24、36 r/min），可匹配不同口徑和壓力的閥門需求。

2.4 智能化與控制功能

• ‌控制方式‌：支持就地控制、遠程控制及自動控制?？膳cKXBC礦用隔爆型控制箱配套使用，或直接接入DCS（分布式控制系統）、PLC系統，實現自動化管理。
• ‌保護功能‌：
  • ‌行程控制‌：內置高精度行程開關，精確控制閥門開度。
  • ‌轉矩保護‌：當閥門卡阻或過載時，自動切斷電機電源，保護電機和閥門不受損壞。
  • ‌斷相/缺相保護‌：防止因電源缺相導致電機燒毀。
  • ‌堵轉保護‌：檢測到機械故障堵轉時，自動停機并報警。

3. 技術參數參考

4. 應用領域

• ‌煤礦行業‌：井下排水系統、壓風系統、注漿系統等管道中的閘閥控制。
• ‌其他易爆環境‌：石油、化工、天然氣等行業中涉及爆炸性氣體環境的閥門自動化控制。

5. 選型與安裝注意事項

• ‌電壓確認‌：訂貨時需明確注明所需電壓等級（380V或660V），或確認裝置是否具備現場切換功能。
• ‌配套控制箱‌：ZB系列電動裝置通常需與專用的礦用隔爆型控制箱（如KXBC系列）配套使用，以確保整體防爆系統的完整性。
• ‌閥門匹配‌：選型時需根據閥門的公稱通徑、工作壓力、閥桿直徑及所需最大啟閉力矩，選擇合適的ZB型號，確保輸出轉矩留有適當余量（通常建議余量10%-20%）。
• ‌資質認證‌：采購時應查驗廠家是否持有有效的 ‌MA礦用產品安全標志證書‌ 及 ‌防爆合格證‌。
