一、 產品概述

上海湖泉閥門集團有限公司Z43WF系列無導流孔平板閘閥‌是一種用于截?cái)嗷蚪油ü苈分薪橘|(zhì)的啟閉設備。其核心特點在于“無導流孔”設計，即閘板上沒有通孔，全開時通道平滑呈直線形，流阻系數??；全關時依靠浮動閥座實現雙向密封。

• ‌型號解析‌：
  • ‌Z‌：閘閥類
  • ‌4‌：法蘭連接
  • ‌3‌：平行式單閘板結構
  • ‌W‌：閥體材質為碳鋼（WCB）
  • ‌F‌：密封面材料為聚四氟乙烯（PTFE）或柔性石墨復合密封
  • ‌-25C / -40C‌：公稱壓力分別為 PN2.5MPa (25公斤) 和 PN4.0MPa (40公斤)，C代表鑄鋼閥體。
  • ‌無導流孔‌：適用于不需要通球清管的管線，相比帶導流孔閥門，結構更緊湊，長度更短。

二、 具體規格參數詳解

1. Z43WF-25C, DN150

• ‌公稱通徑‌：DN150 (6英寸)
• ‌公稱壓力‌：PN2.5 MPa (Class 150/300級別對應范圍，具體依標準而定，通常25C指2.5MPa)
• ‌適用介質‌：石油、天然氣、水、油品等非腐蝕性或弱腐蝕性介質。
• ‌工作溫度‌：-29℃ ～ 121℃（常規型），若采用特殊密封可達更高溫度。
• ‌連接方式‌：法蘭連接（符合 GB/T 9113 或 ASME B16.5 標準）。

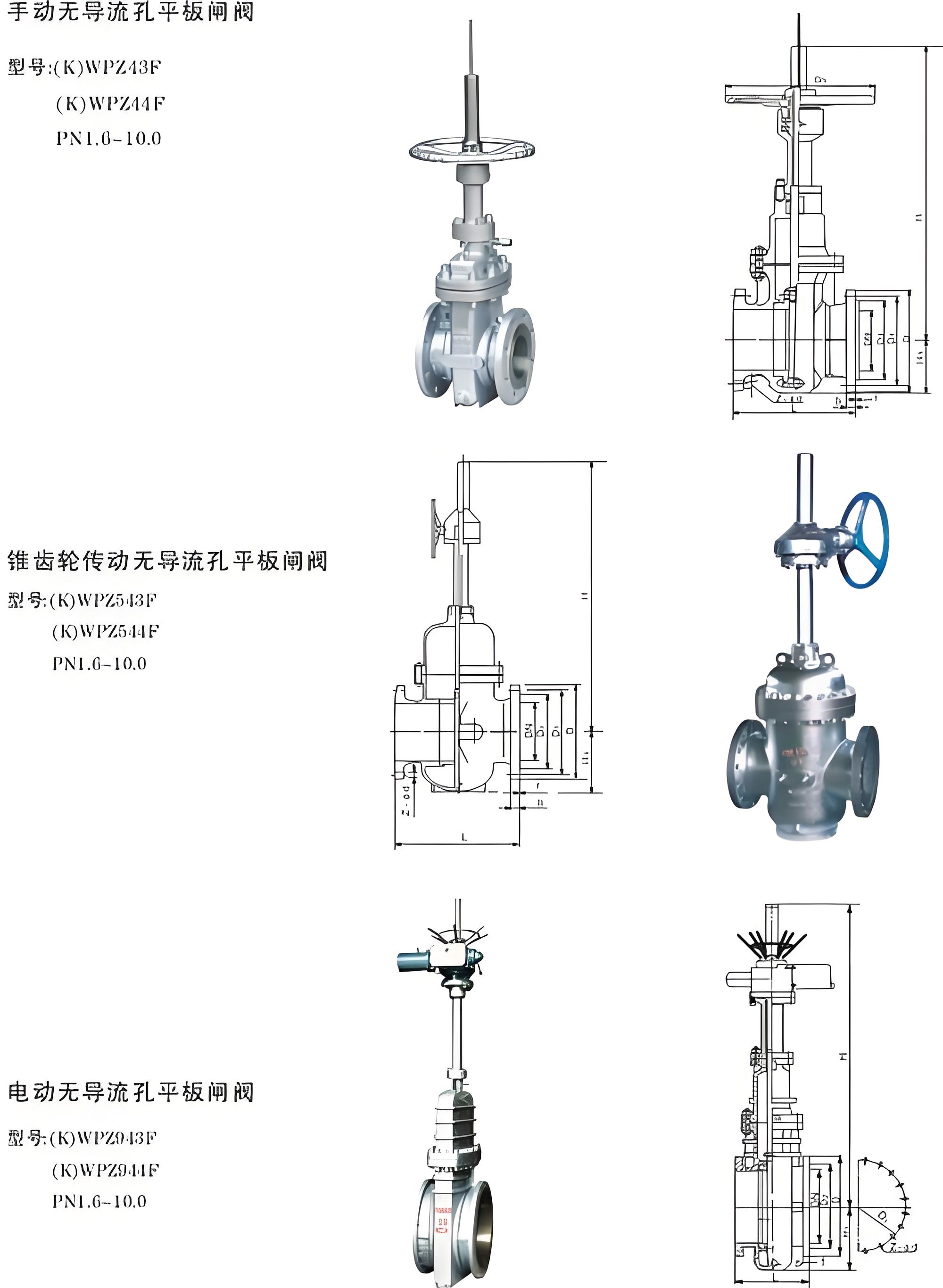

• ‌驅動方式‌：由于DN150口徑較大，通常配置‌傘齒輪傳動‌或‌電動執行機構‌，以減小操作力矩；也可配手動輪（視具體廠家設計而定，但大口徑建議齒輪驅動）。

2. Z43WF-40C, DN100

• ‌公稱通徑‌：DN100 (4英寸)
• ‌公稱壓力‌：PN4.0 MPa (Class 300級別對應范圍)
• ‌適用介質‌：同上，適用于壓力較高的油氣輸送管線。
• ‌工作溫度‌：-29℃ ～ 121℃。
• ‌連接方式‌：法蘭連接。
• ‌驅動方式‌：DN100口徑可配置‌手動手輪‌或‌傘齒輪傳動‌，操作相對輕便。

三、 核心技術特點

• ‌雙重密封機制，零泄漏‌

  • 采用O形密封圈與浮動閥座設計。閥門關閉時，介質壓力推動閥座緊貼閘板，形成“PTFE對金屬”的初始密封，隨后在高壓下形成“金屬對金屬”的第二道密封。
  • 填料函設有輔助密封油脂注入接口，可實現在線緊急注脂密封，確保絕對零泄漏。

• ‌自動卸壓功能，安全性高‌

  • 當閥門關閉且閥腔內壓力因熱膨脹升高時，進口閥座會自動向凹槽移動，將多余壓力泄放至管道低壓側，防止閥腔超壓爆裂，保證使用安全。

• ‌低流阻，直通式流道‌

  • 全開狀態下，流道與管道內徑一致，呈直線形，流阻系數極小，無壓力損失。雖然是無導流孔設計，但其平滑通道仍有利于介質流動。

• ‌自清洗閥座，壽命長‌

  • 在閥門開啟或關閉過程中，閥座圈能自動清潔閘板兩側的污物，防止雜質堆積影響密封。閥座密封面通常噴焊硬質合金或采用耐磨材料，耐沖蝕、耐磨損。

• ‌雙向密封，安裝靈活‌

  • 進出口雙向密封結構，不受介質流向限制。可水平、垂直或傾斜任意角度安裝，適應各種復雜工況空間。

• ‌輕量化與緊湊結構‌

  • 無導流孔設計使得閥門結構長度比帶導流孔閥門更短，重量更輕，節省安裝空間，特別適用于空間受限的場合。

四、 主要零部件材質（典型配置）

五、 應用領域

• ‌石油天然氣‌：長輸管線、開采井口、凈化裝置、儲氣罐進出口。
• ‌化工行業‌：各類腐蝕性或非腐蝕性流體輸送管道。
• ‌城市管網‌：燃?xì)廨斔?、自來水工程、污水處理?/span>
• ‌其他工業‌：電力、造紙、制藥、冶金等需要可靠截?cái)嘟橘|(zhì)的場合。

六、 執行標準

• ‌設計制造‌：JB/T 5298、API 6D
• ‌結構長度‌：JB/T 5298、API 6D
• ‌連接法蘭‌：GB/T 9113、ASME B16.5
• ‌試驗檢驗‌：JB/T 9092、API 598

七、 選型與維護建議

• ‌選型注意‌：確認介質是否含有硫化氫（H2S），若含硫量高，需選擇抗硫材質（如閥桿采用抗硫不銹鋼，閘板堆焊司太立合金）。
• ‌安裝方向‌：雖然可任意角度安裝，但建議閥桿垂直向上，以便于操作和維護。
• ‌定期維護‌：
  • 定期檢查填料函，若有輕微泄漏可通過注脂嘴注入密封脂。
  • 長期不動作的閥門，應定期進行開關測試，防止閥座與閘板粘連。
  • 保持閥桿螺紋清潔并涂抹潤滑脂。
