1. 產品概述

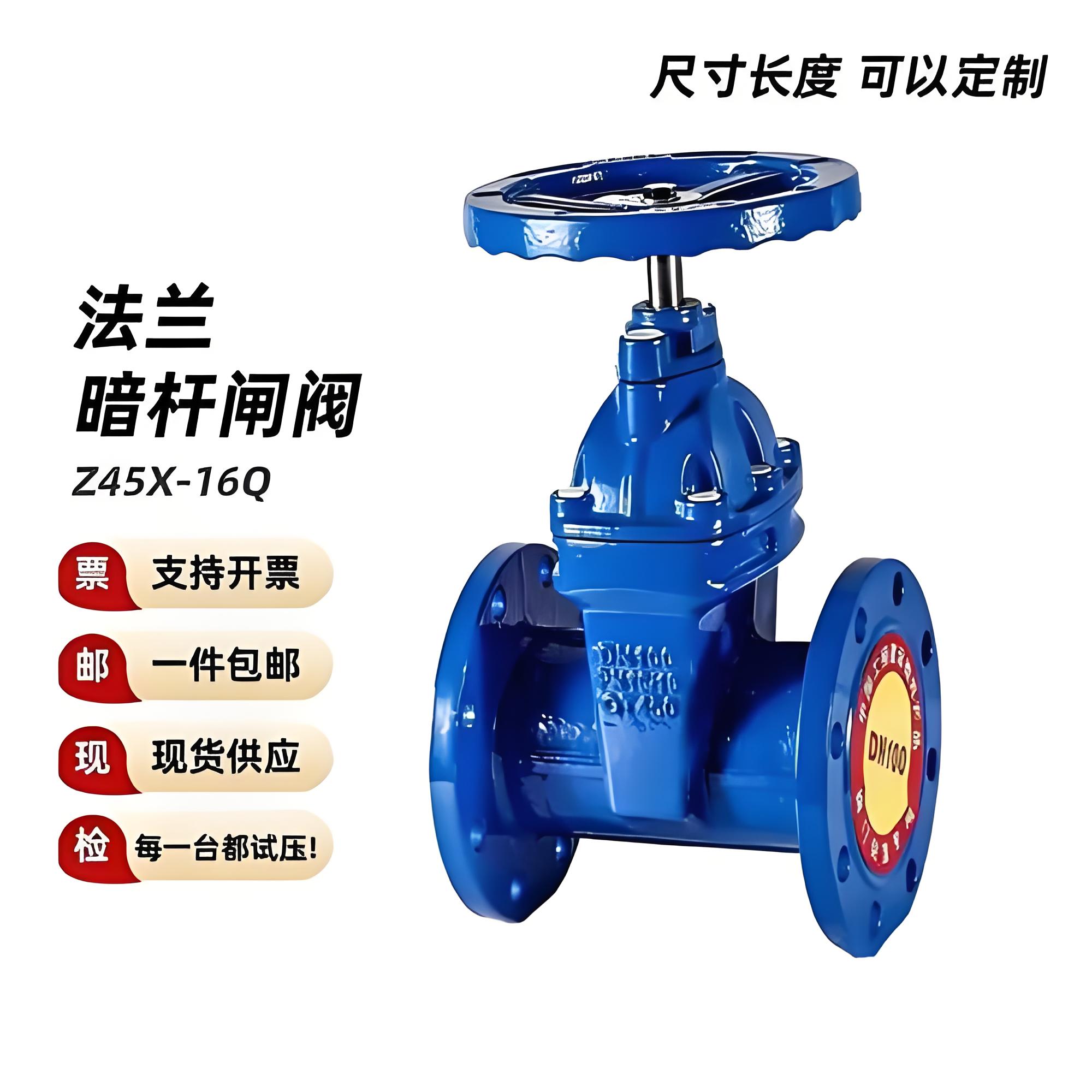

Z45X-16Q DN100‌ 是一款高性能的暗桿彈性座封閘閥。該型號閥門采用軟密封技術，利用閘板整體包膠產生的變形補償作用，有效克服了傳統閘閥密封不良、易漏水及生銹等缺陷。其結構設計緊湊，操作力矩小，開關輕巧，具有優異的密封性能和較長的使用壽命，是自來水、污水、建筑給排水及工業流體管線中理想的截流與調節裝置。

• ‌產品名稱‌：暗桿彈性座封閘閥（軟密封閘閥）
• ‌型號解析‌：
  • ‌Z‌：閘閥
  • ‌4‌：法蘭連接
  • ‌5‌：暗桿楔式單閘板結構
  • ‌X‌：橡膠密封面（通常為EPDM或NBR）
  • ‌16‌：公稱壓力 1.6 MPa
  • ‌Q‌：閥體材質為球墨鑄鐵
  • ‌DN100‌：公稱通徑 100mm

2. 主要技術參數

3. 主要零部件材質

為確保閥門在惡劣工況下的耐用性與防腐性，關鍵部件選用優質材料：

• ‌閥體/閥蓋‌：球墨鑄鐵 (QT450-10)，強度高，韌性好，耐沖擊。
• ‌閘板‌：球墨鑄鐵骨架，外部整體包覆高品質橡膠 (EPDM三元乙丙橡膠或NBR丁腈橡膠)，具有極佳的彈性記憶性和耐磨性。
• ‌閥桿‌：不銹鋼 (2Cr13 或 304)，經過精密加工，耐腐蝕，摩擦阻力小。
• ‌密封圈/O型圈‌：NBR (丁腈橡膠) 或 EPDM，確保閥桿處無泄漏。
• ‌軸套/止推墊‌：錫青銅或黃銅，自潤滑性能好，減少磨損。
• ‌緊固件‌：鍍鋅螺栓/螺母，防銹處理。
• ‌防腐涂層‌：閥體內外表面采用無毒環氧樹脂靜電噴涂，厚度≥0.3mm，符合飲用水衛生標準，防止銹蝕和水質二次污染。

4. DN100 規格尺寸參考

以下為 DN100 規格的標準結構尺寸（具體尺寸可能因不同廠家模具略有差異，請以實物為準）：

• ‌結構長度 (L)‌：229 mm
• ‌法蘭中心距 (D)‌：180 mm (PN16標準)
• ‌螺栓孔中心圓直徑‌：180 mm
• ‌螺栓孔徑‌：19 mm
• ‌螺栓數量‌：8 個
• ‌螺栓規格‌：M16
• ‌參考高度 (H)‌：約 340 mm - 476 mm (取決于是否帶開度指示器或具體設計)
• ‌參考重量‌：約 27 kg - 35 kg

5. 產品特點與優勢

• ‌密封性能‌：采用平底式閥座設計，無雜物淤積槽；閘板全包覆橡膠，利用橡膠彈性變形補償加工誤差，實現零泄漏密封。
• ‌節省安裝空間‌：暗桿結構設計，啟閉時閥桿僅作旋轉運動，不向上延伸，顯著降低對安裝高度的要求，特別適用于地下管網或空間受限場合。
• ‌防腐防銹‌：閥體內外采用無毒環氧樹脂涂裝，內件采用不銹鋼和銅合金，避免電化學腐蝕，延長使用壽命，且符合環保要求。
• ‌操作輕便‌：閥桿三道O型環密封設計，減少了填料函的摩擦阻力，使得開關操作更加省力順暢。
• ‌流通能力強‌：閥腔底部平整，無凹槽，流體阻力小，不易產生水錘效應，介質通過性好。

6. 應用領域

• ‌市政供水‌：自來水廠、城市供水管網。
• ‌排水系統‌：污水處理廠、雨水排放系統。
• ‌建筑工程‌：高層樓宇給排水、消防噴淋系統。
• ‌工業管道‌：石油化工、電力、冶金、輕紡、食品醫藥等行業的非強腐蝕性流體管線。

7. 安裝與維護注意事項

• ‌安裝方向‌：閥門可水平或垂直安裝，但建議手輪向上以便操作。安裝前應清除管道內的雜物，防止損傷密封面。
• ‌法蘭對接‌：確保法蘭面平行，螺栓對角均勻擰緊，避免閥體受力不均導致泄漏。
• ‌操作規范‌：開啟閥門時，當閘板提升至頂點后，建議倒回 1/2-1 圈，以消除熱脹冷縮引起的鎖死風險，并保護螺紋。
• ‌定期維護‌：雖然該閥門維護需求低，但建議定期檢查外露部件的防腐層及螺栓緊固情況，確保長期穩定運行。

注：本產品執行國家標準，具體技術參數及尺寸請以生產廠家提供的最新產品說明書為準。
