法蘭式與對夾式DN80蝶閥型號結構尺寸及安裝技術規范

[ 2026-05-15 ]
根據當前公開資料，法蘭式與對夾式 ‌DN80 蝶閥‌ 的結構尺寸及安裝技術規范如下：

‌一、結構尺寸對比（DN80）‌

類型 結構長度 L (mm) 法蘭外徑 D (mm) 螺栓孔數/直徑 (φd×z) 法蘭厚度 H (mm) 安裝參考標準
‌法蘭式蝶閥‌ ‌114‌ ‌‌ ‌165‌ ‌‌ ‌4–18‌ ‌‌ ‌約18–20‌（估算） GB/T 12221-2005 ‌‌
‌對夾式蝶閥‌ ‌49‌ ‌‌ ‌160‌（典型值，參考‌‌） ‌8–18‌（常見配置）‌‌ ‌無獨立法蘭‌（靠管道法蘭夾緊） GB/T 12221-2005 ‌‌

注：法蘭式蝶閥自帶法蘭，其結構長度指兩法蘭端面距離；對夾式蝶閥無自備法蘭，通過雙頭螺栓夾裝于兩管道法蘭之間。

蝶閥
‌二、典型型號示例‌

  • ‌法蘭式蝶閥‌

    • D41X-10Q（中線軟密封）‌‌
    • D342X-16Q（雙偏心軟密封）‌‌
    • D343H-10C（三偏心硬密封）‌‌

  • ‌對夾式蝶閥‌

    • D373W-25R（多層次硬密封不銹鋼）‌‌
    • D341X-1.6C（軟密封，帶蝸輪）‌‌
法蘭蝶閥

‌三、安裝技術規范要點‌

  • ‌法蘭式蝶閥‌

    • 需與管道法蘭對齊，使用螺栓連接兩端法蘭。
    • 安裝時注意法蘭密封面清潔、平行，避免偏心受力。
    • 適用于大口徑或高壓工況，常用于水利、石化、供熱等系統 ‌‌。

  • ‌對夾式蝶閥‌

    • 安裝時夾裝于兩管道法蘭之間，使用雙頭螺栓貫穿并緊固。
    • 要求管道法蘭間距精確匹配閥門結構長度，否則易泄漏或損壞閥體。
    • 結構緊湊、重量輕，適用于空間受限場合 ‌‌。

  • ‌通用規范‌

    • 執行標準：GB/T 12238-2008（蝶閥通用技術條件）‌‌。
    • 壓力等級：常見 PN1.0 / PN1.6 MPa（10公斤）‌‌。
    • 工作溫度：軟密封 ≤100–120℃，硬密封可達 400℃ ‌‌ 。

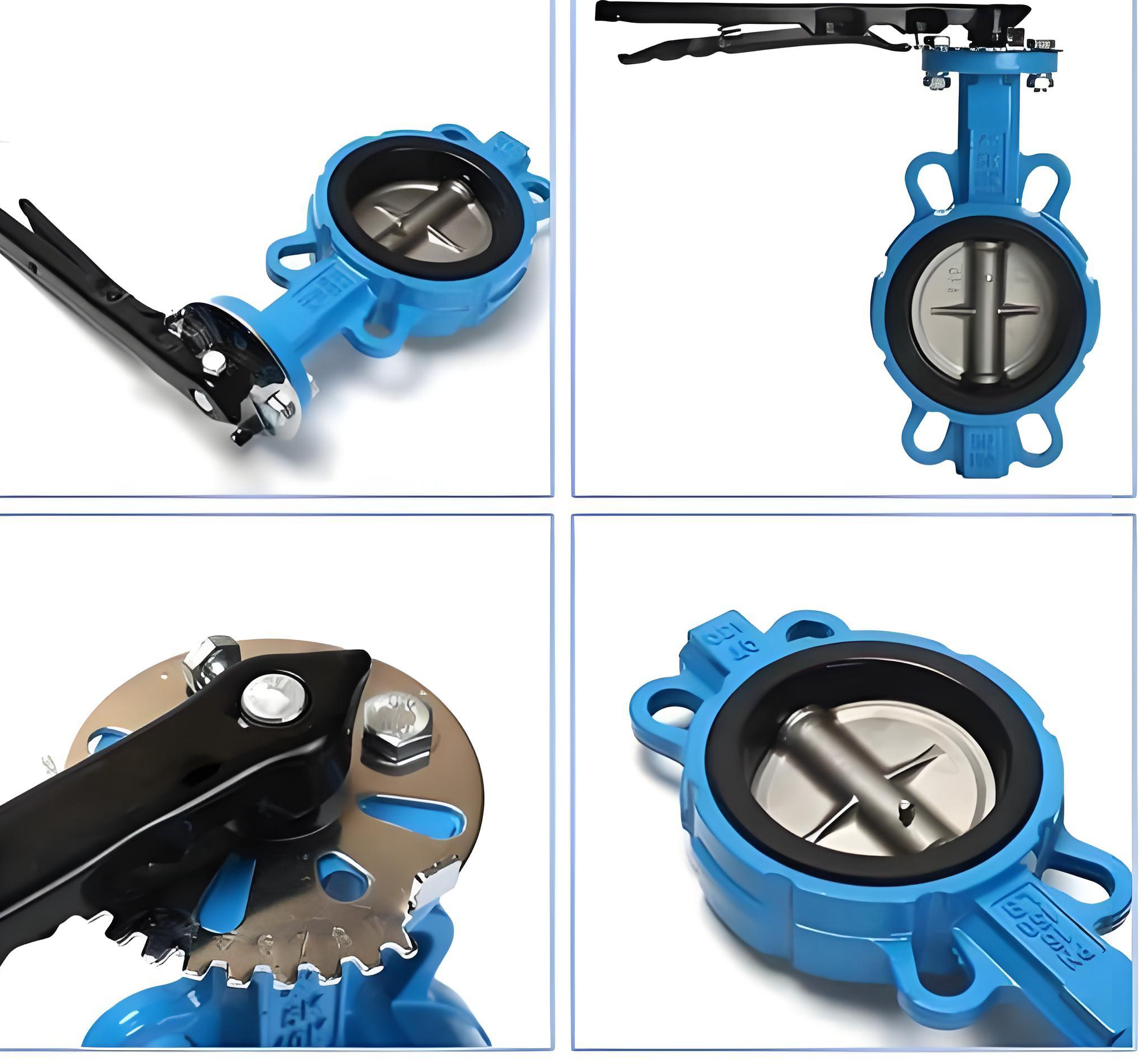

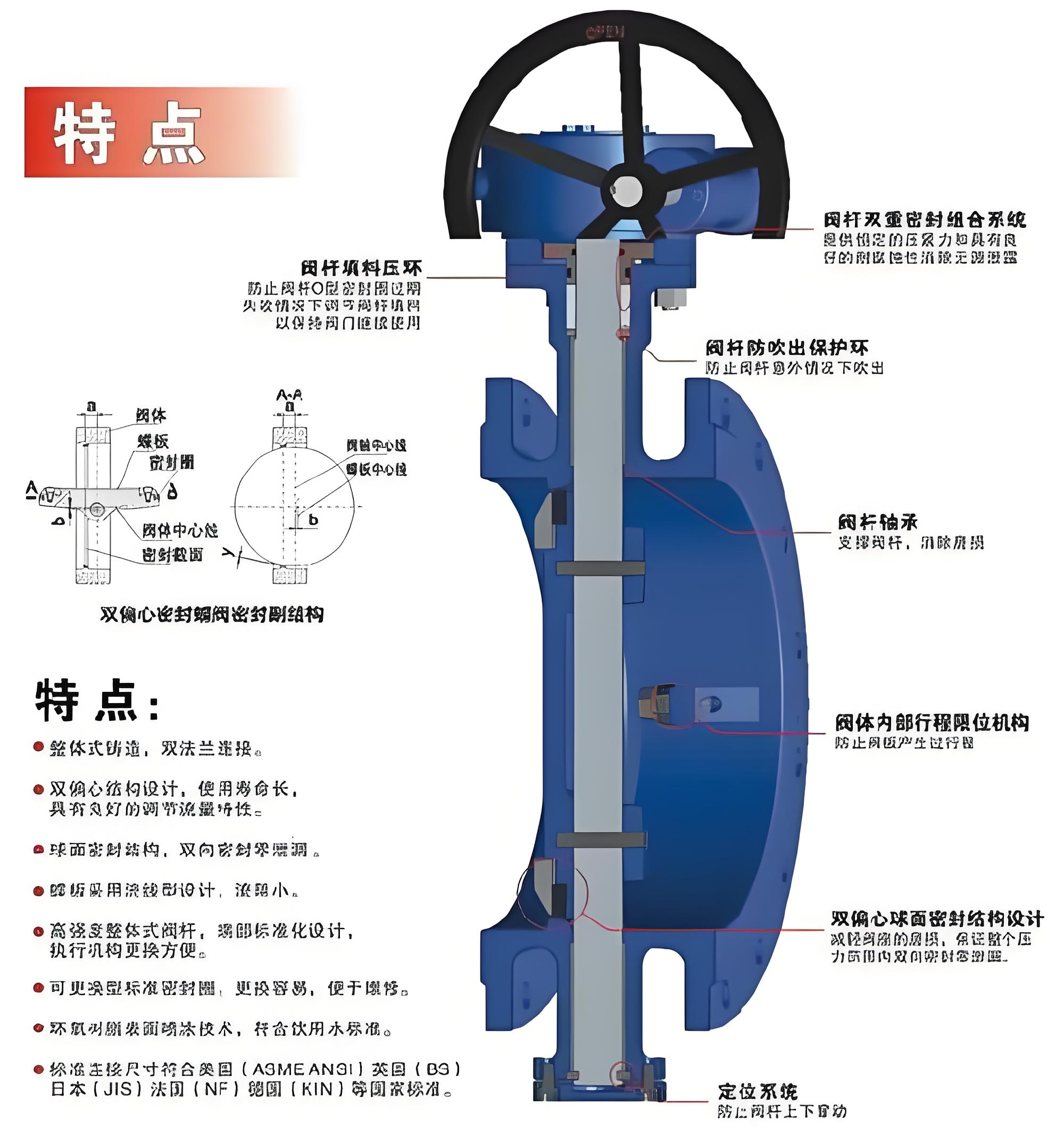

對夾蝶閥
