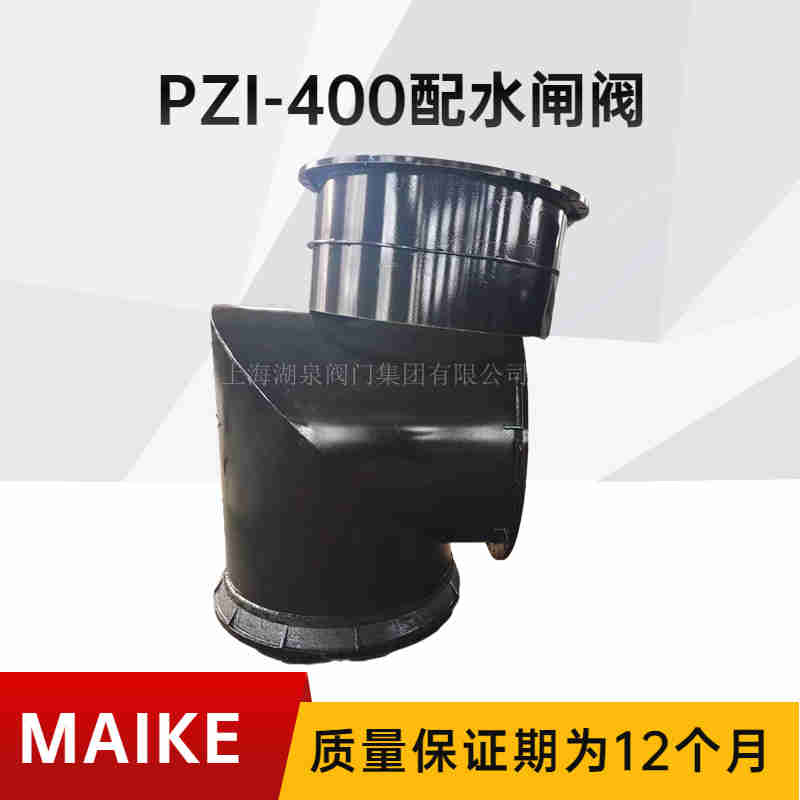

隨著環保標準的日益嚴格，污水處理設施對流體控制設備的耐腐蝕性、密封性及自動化程度提出了更高要求。本文重點介紹一款專為污水處理設計的304不銹鋼電動直角式配水閘閥（型號：PZI-400）。該閥門結合了304不銹鋼的優異耐蝕性能、軟密封結構的零泄漏特性以及電動驅動的遠程操控優勢，特別適用于含有腐蝕性介質或需要頻繁調節的污水工況。文章將從結構設計、工作原理、技術參數及安裝維護等方面進行深入剖析。

配水閘閥傳統上多用于礦山井下水泵房或清水輸送系統，但隨著材料科學與制造工藝的進步，其應用范圍已擴展至市政污水處理、工業廢水排放等領域。PZI系列配水閘閥是在傳統PZ型基礎上的改進設計，其中“PZI-400”代表公稱直徑為400mm的直角式結構。針對污水處理環境，本款閥門主體材質選用‌304不銹鋼‌。相較于普通碳鋼或鑄鐵閥門，304不銹鋼具有極強的抗銹蝕能力，能有效抵抗污水中硫化氫、氯離子等腐蝕性介質的侵蝕，顯著延長設備使用壽命。同時，采用‌軟密封結構‌替代傳統的金屬硬密封，解決了污水中雜質導致密封面磨損泄漏的問題，實現了真正的“零泄漏”。

閥體及主要承壓部件采用ASTM A240標準下的304奧氏體不銹鋼鑄造或焊接而成。該材質不僅具備良好的機械強度，更在常溫至80℃的水溫范圍內保持穩定的化學性能，確保在潮濕、腐蝕性強的污水環境中不生銹、不剝落，符合飲用水及污水處理雙重衛生與安全標準。本閥門的核心創新在于閘板的密封方式。閘板整體包覆耐腐蝕橡膠（如丁腈橡膠NBR或三元乙丙橡膠EPDM），通過橡膠的彈性變形與閥體密封面緊密貼合。

• ‌零泄漏保障‌：軟密封能補償制造公差和微小變形，即使介質中含有少量懸浮顆粒，也能依靠橡膠的彈性實現嚴密關閉。
• ‌平底閥腔設計‌：閥體內腔采用平底無槽結構，避免了傳統閘閥閘槽易淤積污泥、雜物的弊端，保障了流體通道的暢通，減少了維護頻率。

PZI-400采用直角式（90度流向改變）結構設計。這種結構使得閥門在安裝時能夠直接連接垂直管道與水平管道，節省空間，尤其適合污水處理廠緊湊的泵房布局。直角設計還有助于利用重力沉降原理，減少雜質在閥體內的滯留。閥門通過電動執行機構驅動閥桿旋轉。閥桿上加工有梯形螺紋，配合閥蓋內的螺母及導槽，將電機的旋轉運動轉化為直線運動。當電機正轉時，閥桿上升，帶動閘板提升；反轉時，閥桿下降，閘板壓緊密封面實現關閉。由于閘板提升高度等于閥門通徑的1:1倍時流道完全暢通，但在實際運行中難以直接觀察閘板位置。因此，工程上以‌閥桿頂點‌作為全開標志。當閥桿升至最高點且無法繼續移動時，即為全開狀態。這一設計便于操作人員通過限位開關準確判斷閥門狀態，防止過行程損壞設備。PZI-400配備專用電動裝置，支持遠程PLC控制或現場按鈕操作。電動頭具備過載保護功能，當遇到異物卡阻或扭矩過大時自動停機，保護電機和傳動機構。此外，電動驅動使得閥門啟閉力矩小、速度快，特別適合需要頻繁調節流量的污水處理工藝段。


注：具體重量及尺寸可能因廠家制造工藝略有差異，訂貨時需確認詳細圖紙。

• ‌吸水井配水‌：在污水處理廠的原水泵房，用于控制進入各處理單元的流量。軟密封結構防止了污水中的纖維雜物纏繞導致的泄漏。
• ‌排泥管路控制‌：在沉淀池排泥系統中，直角式設計有助于泥漿順暢排出，避免堵塞。
• ‌加藥系統隔離‌：在投加絮凝劑或消毒劑的管路上，304不銹鋼材質抵抗化學藥劑腐蝕，確保長期穩定運行。

1. ‌耐腐蝕壽命長‌：304不銹鋼材質比鑄鐵閥門壽命延長3-5倍，降低更換頻率和維護成本。
2. ‌密封可靠‌：軟密封徹底解決了硬密封因雜質劃傷導致的內漏問題，滿足環保高標準要求。
3. ‌操作便捷‌：電動驅動實現了自動化控制，減少了人工操作強度，提高了響應速度和控制精度。
4. ‌結構輕便‌：PZI系列經過優化設計，相比同規格傳統閘閥重量更輕，安裝運輸更方便。

• ‌方向檢查‌：雖然閘閥通常雙向密封，但建議按照閥體箭頭指示方向安裝，以?xún)?yōu)化流體動力學性能。
• ‌對中校準‌：安裝時需確保管道法蘭與閥門法蘭平行，避免強行螺栓緊固導致閥體變形，影響密封效果。
• ‌連接桿長度‌：若閥門安裝在深井或高位水箱，需根據底板至泵房的高度差定制連接桿長度。常見規格有3.5米、4米、4.5米、5米等，訂貨時應提供確切數據。
• ‌潤滑保養‌：對于經常開關的閥門，每月至少對傳動部位進行一次潤滑，確保梯形螺紋和軸承運轉靈活。
• ‌定期檢查‌：每季度檢查一次電動執行機構的限位開關是否準確，密封圈是否有老化跡象。
• ‌清潔保養‌：定期清理閥桿外露部分的污垢，涂抹防銹油脂，防止銹蝕卡死。
• ‌故障排除‌：若發現閥門關閉不嚴，首先檢查密封面是否有異物嵌入；若橡膠密封件破損，應及時更換，嚴禁帶病運行。

304不銹鋼電動直角式配水閘閥（PZI-400）憑借其耐腐蝕性能、可靠的軟密封結構以及便捷的電動操控特性，成為現代污水處理系統中理想的流體控制設備。它不僅提升了污水處理廠的自動化管理水平，還有效降低了運維成本，符合綠色、高效、可持續的行業發展趨勢。在選擇此類閥門時，建議用戶根據具體的工況參數（如壓力、溫度、介質成分）進行定制化選型，以確保最佳的使用效果。
