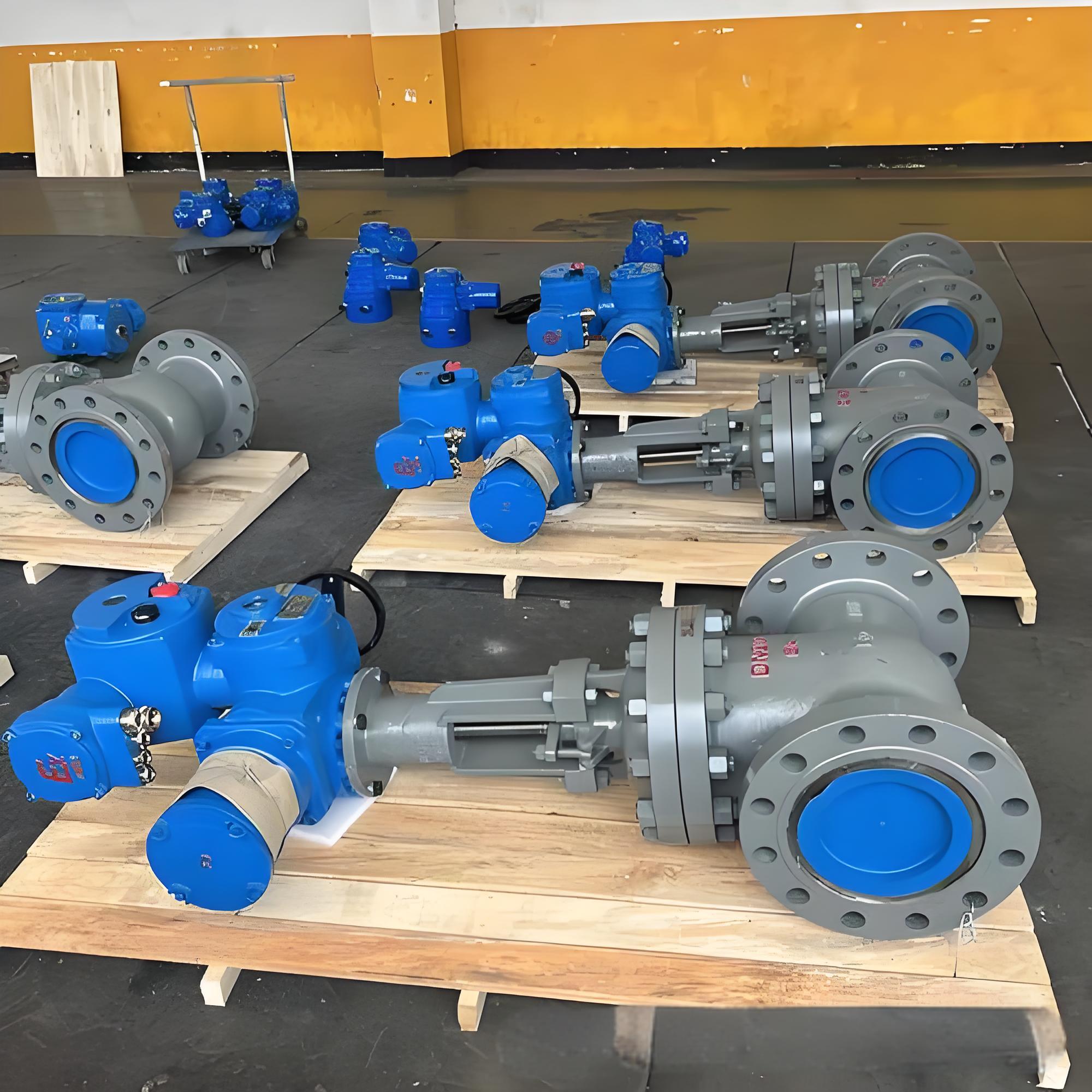

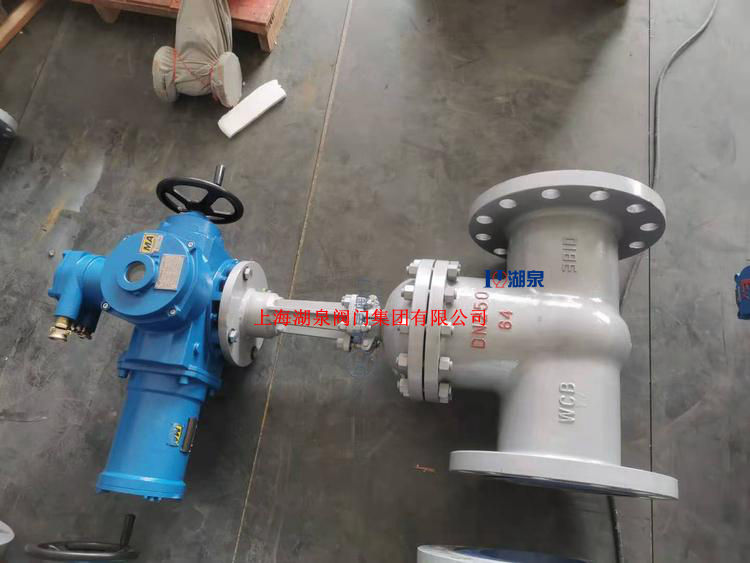

MZ941H-40C DN200 是煤礦井下非采掘工作面專用的‌隔爆型電動閘閥‌，核心規格為‌公稱壓力 PN4.0MPa、通徑 DN200、電壓 AC380V/660V‌，具備‌Ex dI Mb 防爆認證與 MA 煤安標志‌，適用于高瓦斯礦井水路截?cái)嗫刂?。‌‌

核心規格參數

• ‌型號含義‌：MZ（礦用電動）941（閘閥結構）H（硬密封）-40C（PN4.0MPa，碳鋼材質）；DN200（公稱通徑 200mm）
• ‌公稱壓力‌：PN4.0MPa（40Kg/cm²），適用壓力范圍 1.6~4.0MPa
• ‌適用溫度‌：-29℃ ~ +425℃（部分資料標稱可達 500℃，視介質而定）
• ‌電源電壓‌：AC 380V / 660V 雙電壓可選，50Hz
• ‌防爆等級‌：‌Ex dI Mb‌（專用于煤礦井下甲烷環境，非采掘工作面）；防護等級 IP68
• ‌認證要求‌：必須持有‌MA 煤安標志證書‌及‌防爆合格證‌方可入井使用
• ‌連接方式‌：法蘭連接（符合 GB/T 9113 標準）
• ‌閥體材質‌：WCB 鑄鋼（C 代表碳鋼），密封面為鈷鉻鎢硬質合金等離子噴焊

關鍵性能指標

1. ‌密封性能‌：雙閘板中間帶萬向頂結構，自動調整吻合度；硬密封泄漏等級達 API 598 Class IV（零泄漏或微漏）
2. ‌驅動控制‌：多回轉電動裝置，支持就地手動/電動切換、遠程 PLC 控制；可選開關型或 4~20mA/RS485 調節型
3. ‌扭矩與安全‌：內置轉矩保護機構，防止卡死燒毀電機；具備相序識別與過載保護功能
4. ‌操作特性‌：流體阻力小（全開時近似直管），雙向流動；斷電后可通過手輪應急操作
5. ‌環境適應性‌：耐潮濕、抗腐蝕（閥桿滲氮處理），適應井下高粉塵、高濕度環境

選型與使用注意

• ‌適用場景‌：僅限煤礦井下‌非采掘工作面‌（如主排水管路、注水管路），嚴禁用于采煤機附近等高危采掘區
• ‌配套電裝‌：DN200 通常匹配 ZB60-24 或 ZB90-24 系列礦用防爆電動頭（具體需查廠家配套表）
• ‌調試要求‌：初次安裝需手動開啟至半開位檢查相序，避免電機反轉損壞；隨貨必須附帶有效 MA 證書與防爆證
• ‌標準依據‌：符合 GB 3836.1/2（防爆）、JB/T 8528/8529（電動裝置）、GB/T 12234（閘閥）‌‌

實際采購時請務必核實供應商提供的‌最新 MA 證書編號‌及‌防爆合格證有效期‌，不同廠家（如上海湖泉等）在智能控制模塊（開關型/調節型/總線型）配置上存在差異，需按現場自控需求確認 。‌‌
