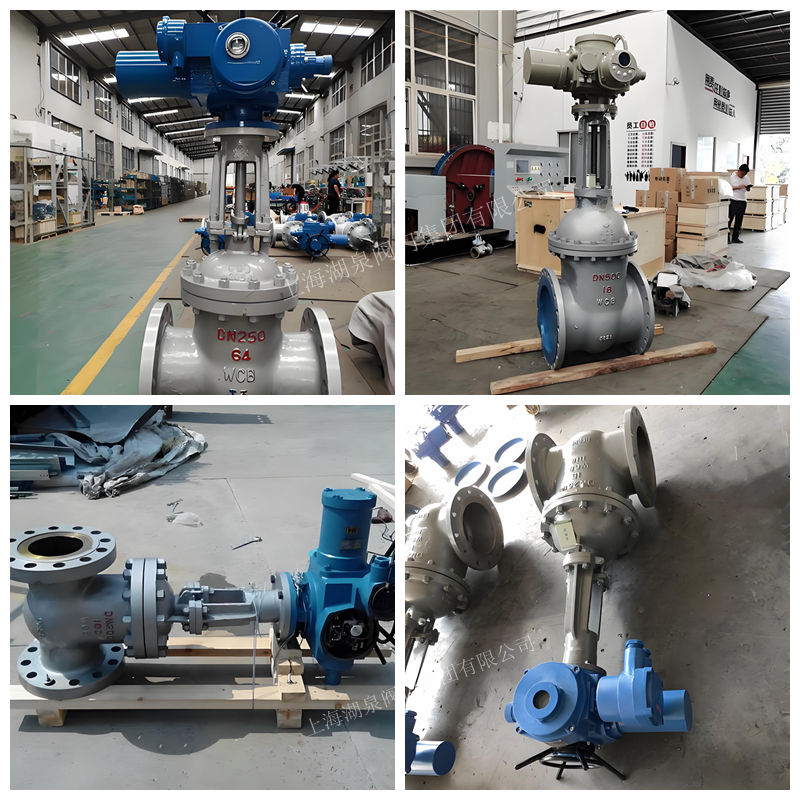

Z941H-64C DN150 電動閘閥是專為‌PN6.4MPa、≤425℃‌高溫高壓工況設計的‌碳鋼明桿楔式硬密封‌切斷閥，核心優勢在于‌司太立合金堆焊密封面的耐溫耐磨性‌與‌多回轉電動執行的自動化可靠性‌。‌‌

核心參數與技術特征

• ‌型號解析‌："Z"閘閥、"9"電動驅動、"4"法蘭連接、"1"明桿楔式剛性單閘板、"H"Cr13/硬質合金密封面、"64"公稱壓力 PN6.4MPa、"C"閥體材質 WCB 碳鋼、"DN150"通徑 150mm。
• ‌工況極限‌：適用溫度‌-29℃～425℃‌（WCB 材質上限），承壓‌PN6.4MPa‌，適用介質為水、蒸汽、油品及非強腐蝕性流體 。
• ‌密封結構‌：密封副采用‌司太立（Stellite）鈷基硬質合金堆焊‌，具備抗擦傷、耐高溫沖刷特性；采用楔式彈性/剛性閘板結構，中大口徑（如 DN150）內置推力軸承降低啟閉力矩 。
• ‌驅動配置‌：通常配套多回轉電動裝置（如 Z30-18W 系列），輸出轉矩約 300N·m，支持開關型或智能型控制，具備 4-20mA 反饋、過載保護及手動切換功能 。
• ‌執行標準‌：設計制造遵循‌GB/T 12234‌，結構長度按‌GB/T 12221‌，法蘭連接按‌JB/T 79‌，檢驗試驗按‌GB/T 13927‌或 API 598 。‌‌

高壓高溫工況下的應用場域

1. ‌電力行業‌：火力發電廠主蒸汽管道、高溫給水系統的切斷與接通，耐受長期高溫蒸汽沖刷 。
2. ‌石油化工‌：原油輸送、煉化裝置中的高溫油品及工藝介質控制，適用于非強酸強堿環境 。
3. ‌城市供熱‌：大型熱力管網主干管的高溫?zé)崴?蒸汽切斷，支持遠程調度與自動化管理 。
4. ‌冶金工業‌：冷卻水系統、煤氣輸送管道的高溫高壓自動化控制節點 。‌‌

選型關鍵注意事項

• ‌溫度邊界警示‌：碳鋼（C 型）閥體在超過‌425℃‌時強度顯著下降，若工況溫度達 500℃以上，必須升級為鉻鉬鋼（I 型，如 Z941H-64I）；強腐蝕介質需改用不銹鋼（P/R 型）。
• ‌防爆要求‌：若用于易燃易爆環境（如化工廠特定區域、煤礦），必須選配‌隔爆型執行器‌（如 ExdⅡBT4 等級），普通戶外型（IP55）不適用 。
• ‌功能限制‌：該閥僅用于‌全開/全關‌切斷，‌嚴禁用于流量調節‌，否則易導致密封面沖蝕損壞及氣蝕現象 。
• ‌安裝調試‌：初次通電前需手動將閥門開啟至半程，防止電機相序錯誤損壞齒輪箱；長期停用需定期潤滑并檢查填料密封狀態 。‌‌
