F943X-0.5 DN600 電動盲板閥安裝調試與維護保養手冊

1. 產品概述

F943X-0.5 DN600 電動扇形盲板閥（又稱電動眼鏡閥）是一種用于管道氣體絕對切斷的安全設備，符合 GB6222《工業企業煤氣安全規程》及 GB9115 等工業標準。該閥門主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置和電動夾緊裝置組成。采用三點式鎖緊結構，密封部位為不銹鋼與橡膠密封圈組成的柔性密封副，適用于煤氣、有毒有害及易燃易爆氣體的管路隔斷。

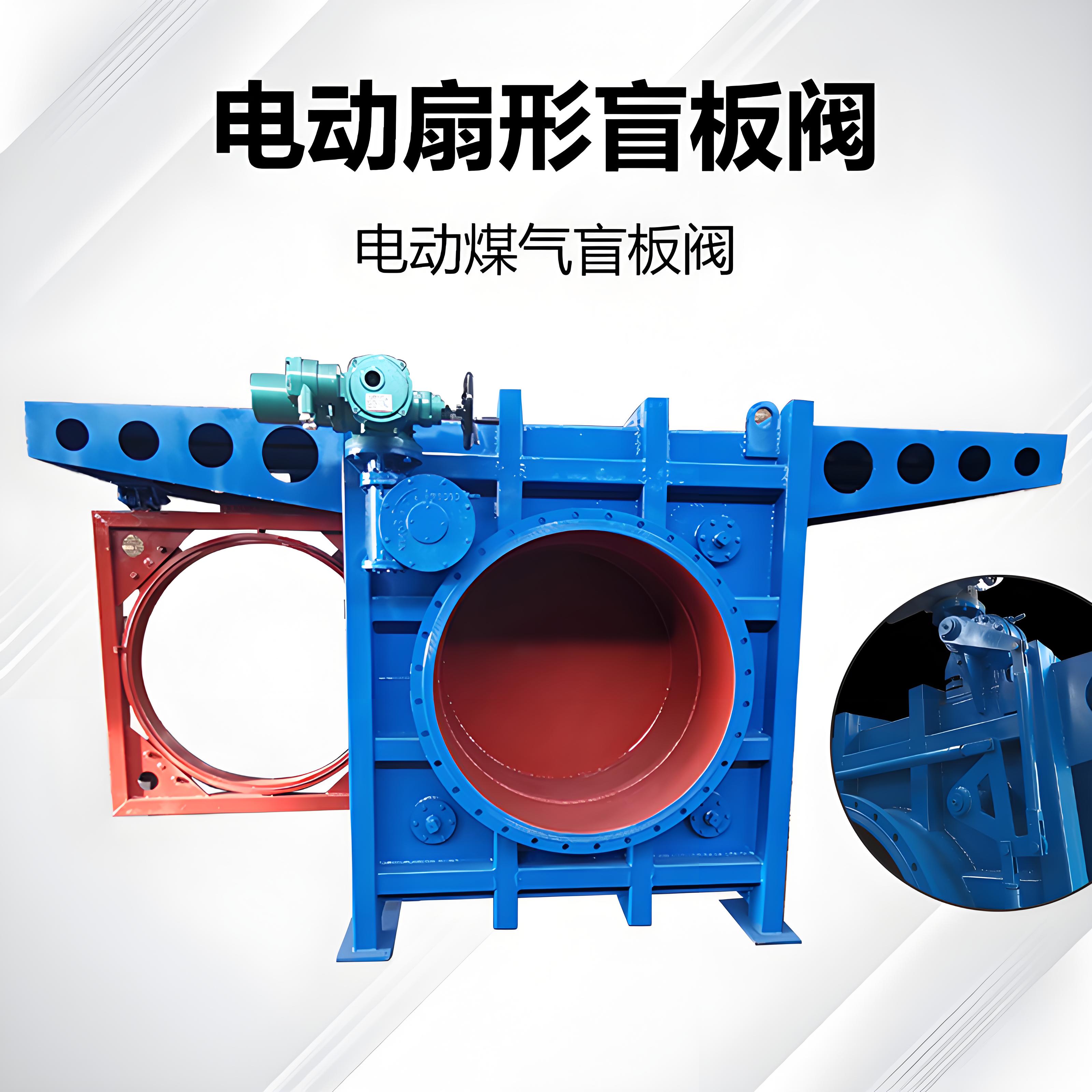

電動盲板閥

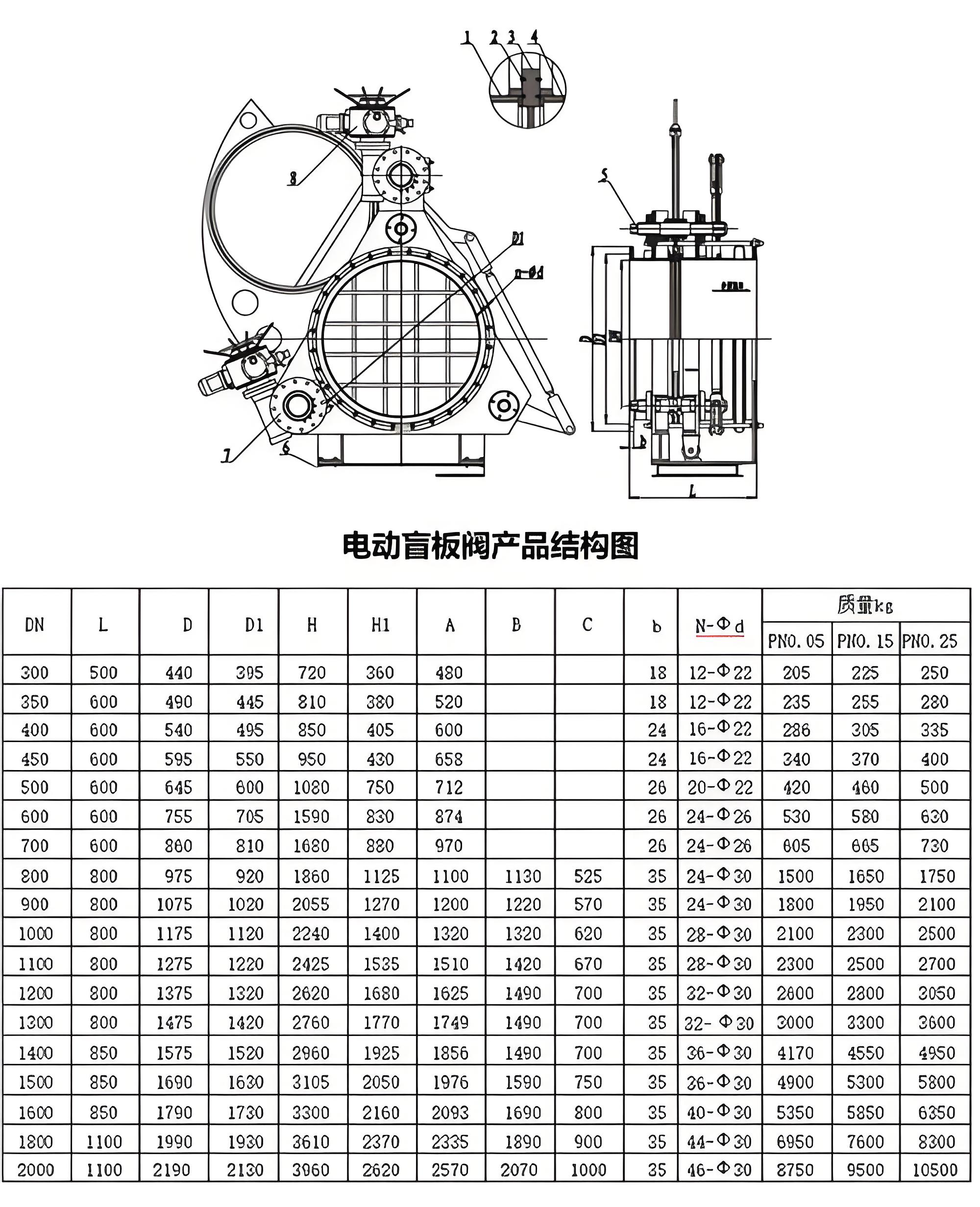

主要技術參數：

* 型號： F943X-0.5

* 公稱通徑： DN600

* 公稱壓力： 0.05 MPa (注：根據型號后綴0.5通常指0.05MPa或0.5bar，具體需核對銘牌，此處參考通用低壓盲板閥標準)

* 適用介質：煤氣、空氣、煙氣等

* 驅動電源： AC 380V 50Hz（防爆型電機）

* 啟閉時間： ≤60秒

* 結構特點：絲桿螺母夾緊機構，自鎖性好；密封圈設于閘板上，便于更換。

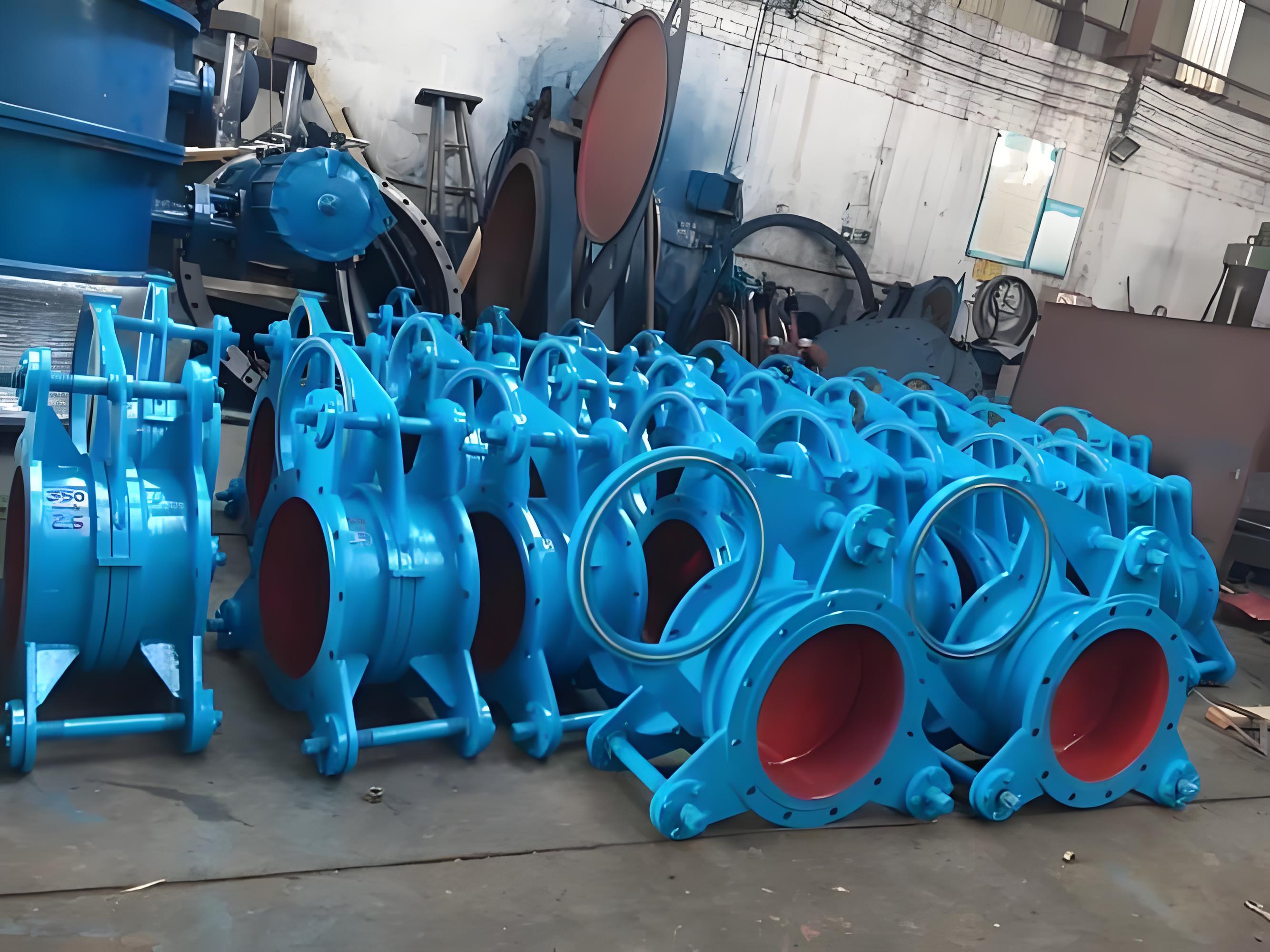

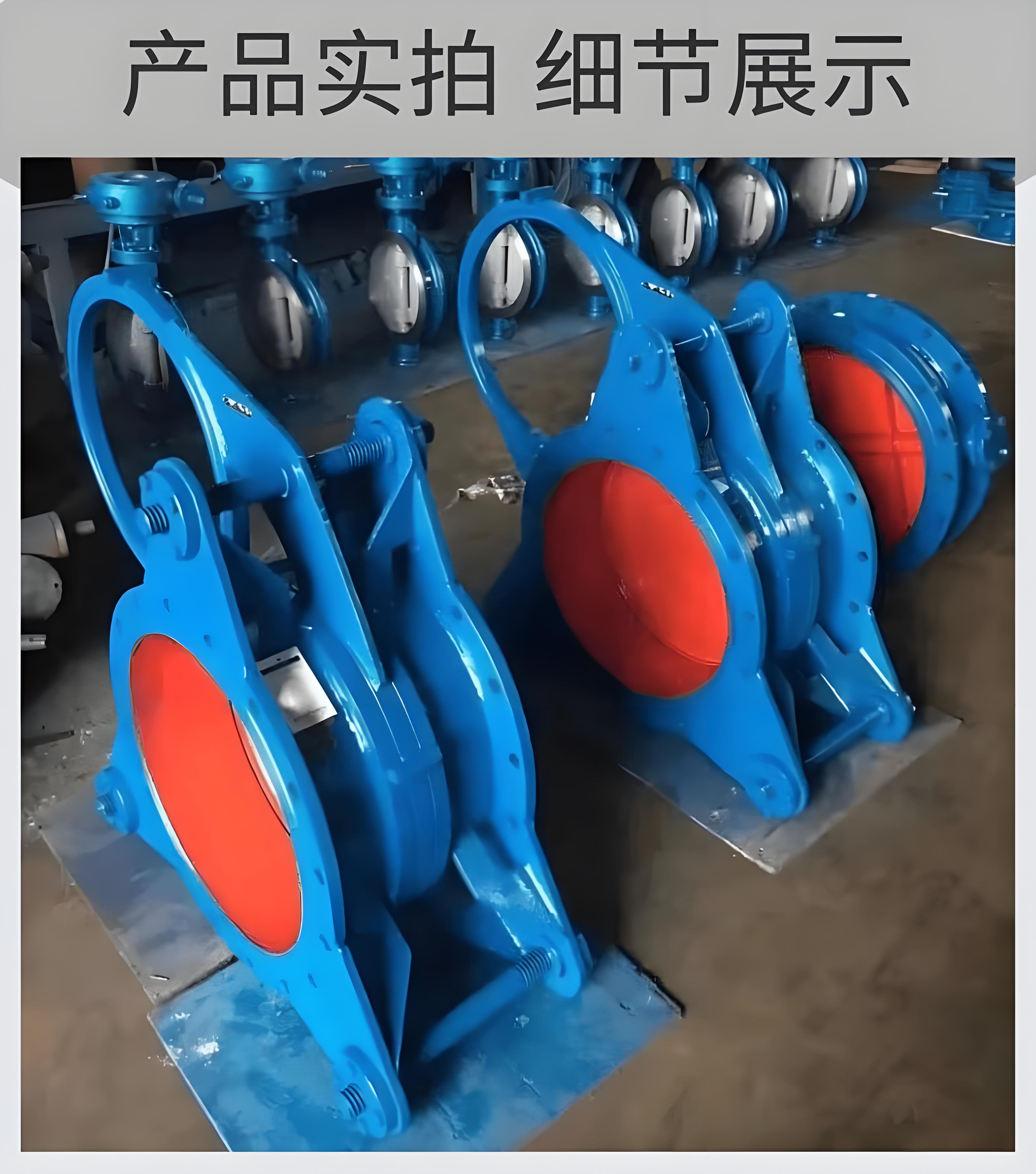

盲板閥

2. 安裝前準備與檢查

1. 資料核對：確認閥門型號、規格、適用介質及溫度是否與管道設計要求一致。檢查閥門指示箭頭方向是否與介質流向一致。

2. 外觀檢查：檢查閥門在運輸過程中是否有損壞，密封面是否清潔，無雜物、灰塵或焊渣。

3. 管道清理：安裝前必須徹底清除管道內的焊渣、油污及雜物，防止劃傷密封圈。檢查管道內堆焊部分是否影響閥門最大外徑的運動空間。

4. 基礎固定：閥門底座必須固定在堅固的鋼制平臺或水泥基礎上。安裝完畢后，必須制作支架固定閥門底座，確保閥門動作時受力于支架而非管道，避免管道應力傳遞至閥體。

5. 同軸度要求：連接管道的中心不同軸度應≤3mm，法蘭端面應平行。

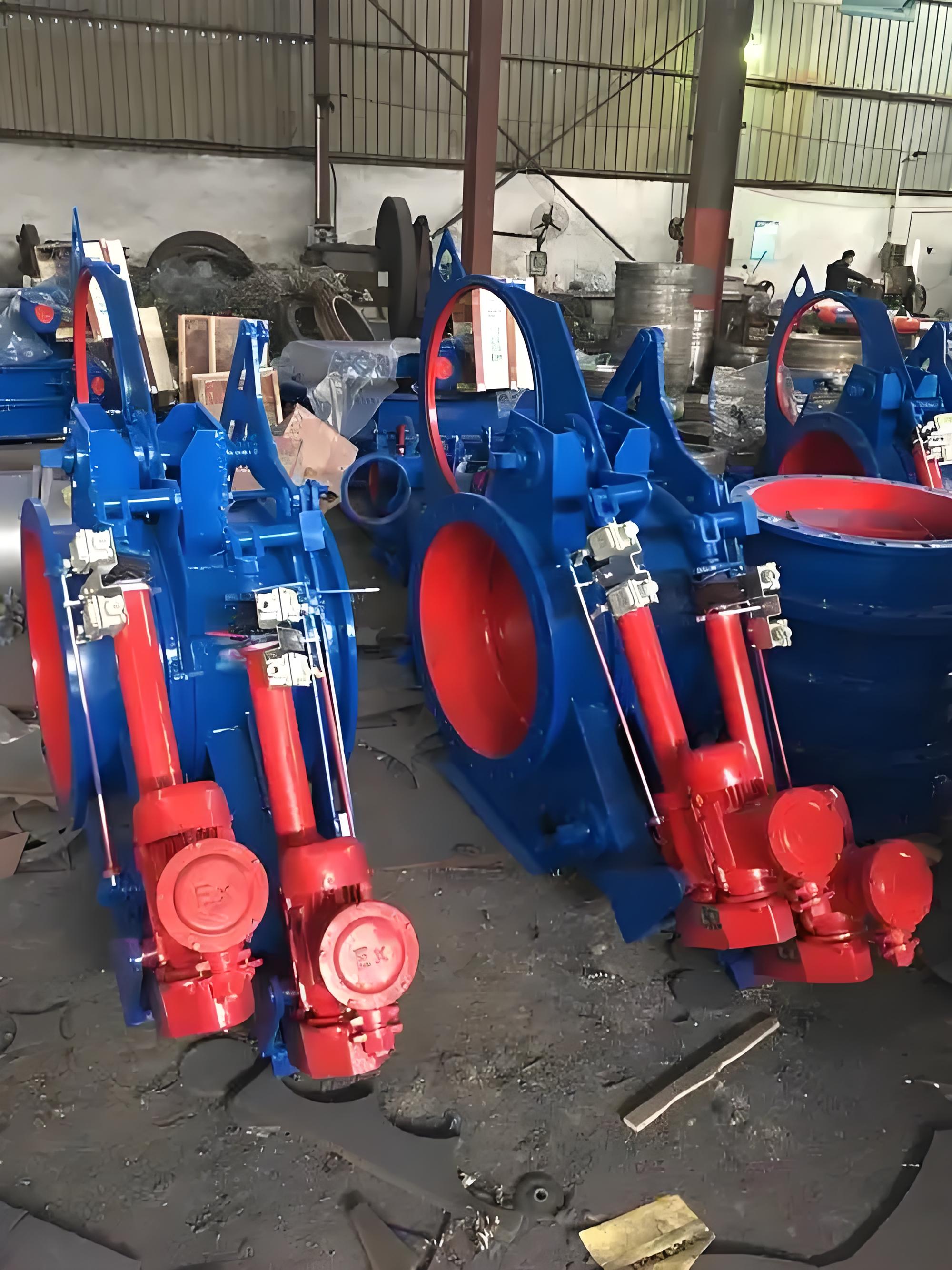

盲板閥廠家

3. 電氣接線與調試

警告：電氣接線必須由持證電工操作，并確保電源已切斷。

1. 手動預置：通電前，先通過手動方式（如旋轉鏈輪或使用扳手）將閥門運行至半開位置（約30%-50%行程）。

2. 接線檢查：按照電氣原理圖連接電源線及控制線。確認電機相序正確，接地良好。

3. 點動調試：

* 接通電源，使用“點動”方式操作。

* 首先測試夾緊/松開裝置：確認左右閥體能順利位移，使閥體與閘板脫離或貼合。

* 其次測試閘板驅動裝置：確認扇形閘板旋轉方向正確（開啟或關閉）。

* 關鍵步驟：必須確認行程開關和轉矩限制器工作有效。若發現信號顯示方向與實際動作方向不一致，應立即斷電調整電機相序，嚴禁強行運行，以免損壞閥門或造成事故。

4. 限位調整：調整開、關位置的限位開關，確保閥門全開時閘板完全移出流道，全關時夾緊力達到設定值且密封嚴密。

4. 操作規程

核心原則：嚴格遵循“松開——切換——夾緊”的順序。

4.1 開啟過程

1. 安全確認：確認閥前蝶閥已關閉（如需隔離介質），現場通風良好，閥板下方無人站立。

2. 松開閥體：啟動電動夾緊裝置，使左右閥體向兩側位移，直至閥體與閘板完全脫離，密封副分開。

3. 切換閘板：啟動電動驅動裝置，帶動扇形閘板旋轉至全開位置。

4. 夾緊閥體：再次啟動電動夾緊裝置，使左右閥體復位并夾緊，檢查限位開關是否動作到位。

4.2 關閉過程

1. 前置操作：先關閉盲板閥前的切斷閥（如煤氣蝶閥），并進行必要的泄壓或通風處理。

2. 松開閥體：啟動電動夾緊裝置，使左右閥體位移，閥體與閘板脫離。

3. 切換閘板：啟動電動驅動裝置，帶動扇形閘板旋轉至全關位置。

4. 夾緊密封：啟動電動夾緊裝置，將左右閥體緊緊壓在閘板上，形成密封。檢查夾緊到位信號。

注意：在兩個夾緊裝置未完全松開前，嚴禁啟動閘板驅動裝置進行切換，否則會嚴重?fù)p壞機械結構。

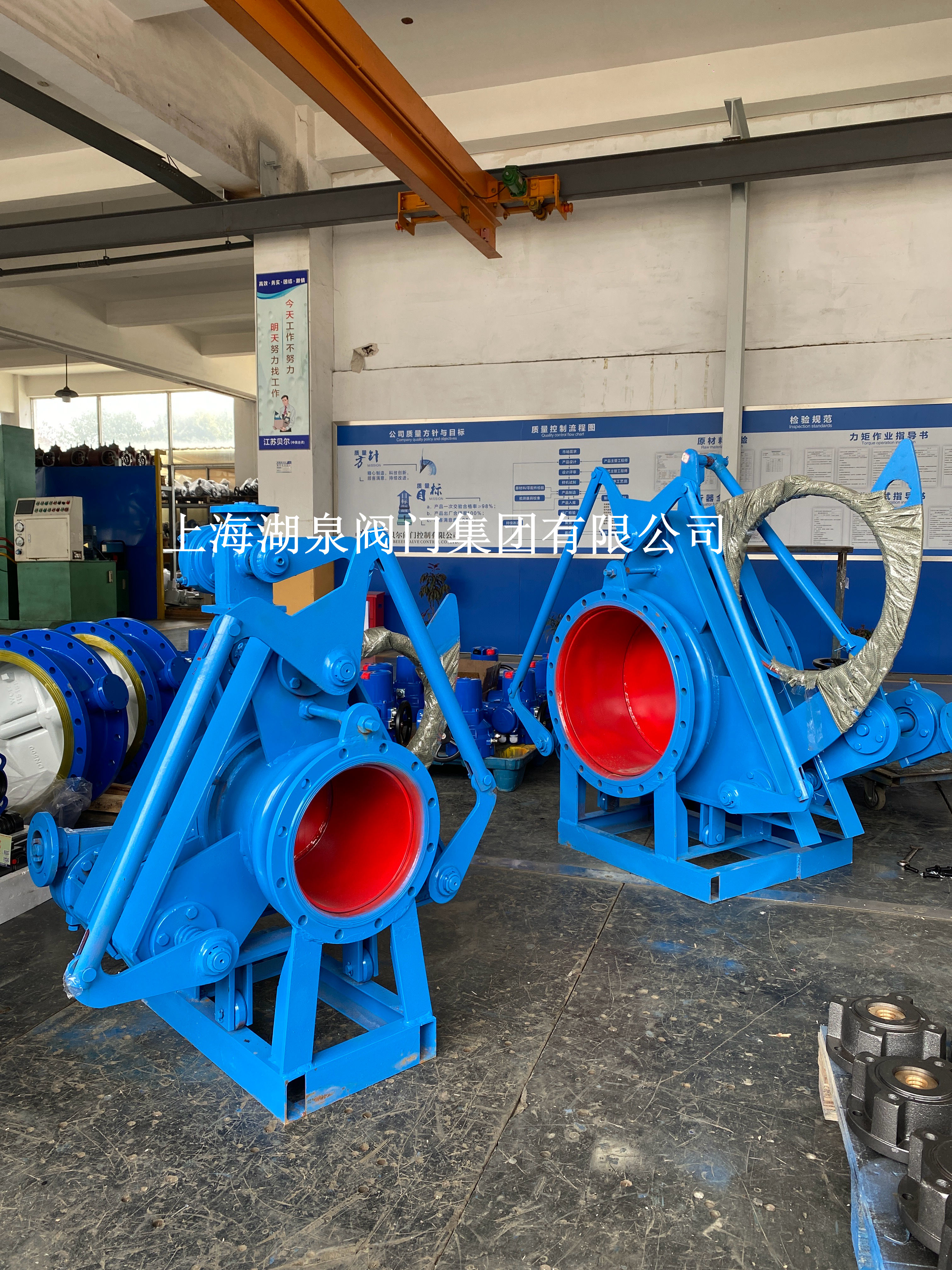

電動盲板閥廠家

5. 維護與保養

1. 日常巡檢：

* 檢查電動裝置外殼是否完好，接線盒密封是否良好。

* 觀察閥門運行時是否有異常噪音或振動。

* 檢查密封面是否有介質泄漏。

2. 定期潤滑：

* 每3-6個月對絲桿、螺母及傳動齒輪加注適量的潤滑脂，保持運動部件靈活。

* 檢查波紋管是否有變形或破損，確保其伸縮補償功能正常。

3. 密封圈維護：

* 定期檢查橡膠密封圈的老化情況。若發現硬化、裂紋或磨損，應及時更換。

* 更換密封圈時，需將閘板轉至便于操作的位置，拆卸舊圈后清理槽口，安裝新圈時確保平整無扭曲，不得與閥體發生硬摩擦。

4. 電氣維護：

* 定期清理電氣控制箱內的灰塵。

* 檢查行程開關和轉矩開關的靈敏度，必要時重新校準。

5. 長期停用：

* 若閥門長期不使用，應處于全關夾緊狀態或全開狀態（視工藝要求而定，通常建議全關以保護密封面，但需定期活動以防卡死）。

* 存放于干燥通風處，定期對裸露金屬表面進行防銹處理。

6. 安全注意事項

1. 介質外溢風險： F943X為敞開式結構，左右閥體松開時介質可能外溢。操作前必須確認上游切斷閥已關閉，并采取通風、檢測CO濃度等安全措施。

2. 人員安全：閥門動作期間，嚴禁人員站在閥板下方或運動部件附近。檢修時必須懸掛“正在檢修”警示牌，并執行掛牌上鎖制度。

3. 防爆要求：在易燃易爆氣體環境中，嚴禁帶電打開電氣箱蓋，必須使用防爆工具進行操作。

4. 緊急處理：若發生停電或電氣故障，可使用手動裝置進行應急操作。手動操作時需兩人配合，一人操作一人監護，確保動作同步。

7. 常見故障及排除

| 故障現象 | 可能原因 | 排除方法 |

| :--- | :--- | :--- |

| 閥門無法動作 | 電源未接通；電機燒毀；控制電路故障 | 檢查電源及保險絲；測量電機電阻；檢查控制線路 |

| 夾緊不到位 | 絲桿缺油卡滯；限位開關失調；異物阻礙 | 清理異物并潤滑；重新調整限位開關 |

| 密封泄漏 | 密封圈損壞；夾緊力不足；密封面有雜質 | 更換密封圈；調整夾緊力矩；清理密封面 |

| 噪音過大 | 軸承損壞；齒輪磨損；缺少潤滑 | 更換軸承或齒輪；加注潤滑脂 |

備注：本手冊為通用指導文件，具體操作請結合現場實際工況及設備廠家提供的專用說明書執行。涉及煤氣等危險介質作業時，必須嚴格遵守《工業企業煤氣安全規程》。
