1. 產品概述

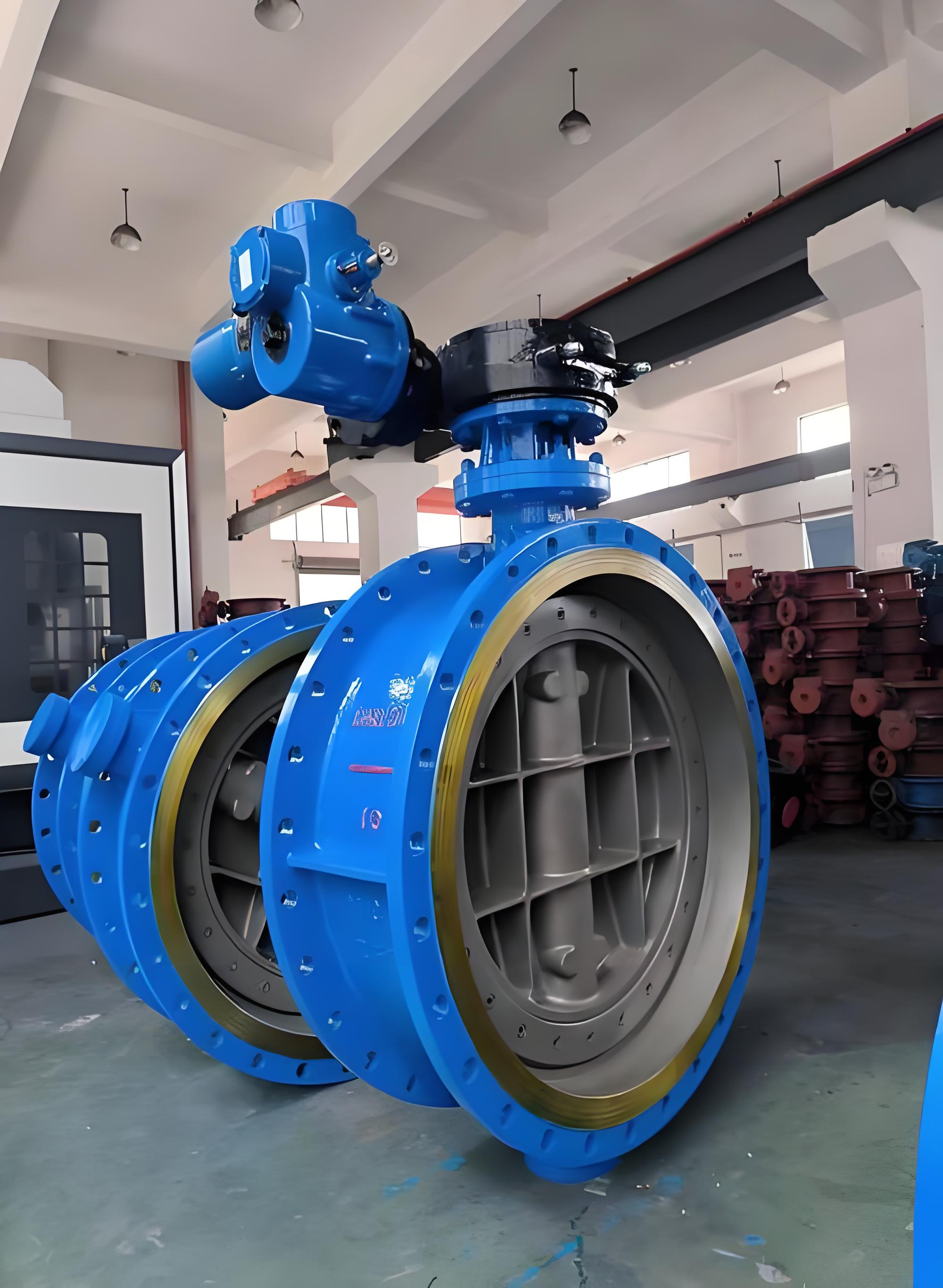

該組合裝置由 ‌D943H-25C 法蘭式三偏心硬密封蝶閥‌（公稱通徑 DN500，公稱壓力 2.5MPa，閥體材質碳鋼）與 ‌Z60-24W 戶外型多回轉電動執行器‌ 配套組成。通過減速傳動機構將執行器的多回轉運動轉換為蝶閥所需的 90° 角行程運動，實現了對大口徑管道介質的遠程自動控制、截?cái)嗉罢{(diào)節。該配置兼具硬密封蝶閥的高溫高壓耐受性與智能電動執行器的精準控制能力，廣泛適用于電力、石化、冶金及市政供水等大型工業管網系統。

2. 核心組件解析

A. 閥門主體：D943H-25C-DN500

• ‌結構特點‌：采用三維偏心密封結構（閥桿軸心偏離管道中心、偏離密封面中心、密封面呈傾斜錐形）。這種設計使得蝶板在開啟時迅速脫離閥座，消除摩擦；關閉時利用楔形效應產生“越關越緊”的自鎖密封力，實現雙向零泄漏。
• ‌密封性能‌：閥座密封圈采用多層次金屬硬密封與彈性密封復合結構，蝶板密封面堆焊鈷基硬質合金，具備優異的耐磨損、耐腐蝕及耐高溫性能。
• ‌工況適應性‌：
  • ‌公稱壓力‌：PN25 (2.5 MPa)，適用于中高壓工況。
  • ‌適用溫度‌：碳鋼閥體適用溫度為 -29℃～425℃。
  • ‌適用介質‌：水、蒸汽、油品、煤氣、空氣及弱腐蝕性流體。
• ‌流體力學優勢‌：DN500 大口徑蝶板采用桁架結構設計，強度高且過流面積大，流體阻力小，節能效果顯著。

B. 驅動裝置：Z60-24W 電動執行器

• ‌類型定義‌：Z60 表示輸出轉矩為 600 N·m 的多回轉電動裝置；“24”通常指電源電壓或特定規格代碼（常見為 AC380V 或特殊電壓定制，需依具體銘牌確認，此處按通用工業標準解讀為三相電驅動）；“W”代表戶外型（Weather-proof），防護等級通常為 IP55 或更高，適應無易燃易爆介質的室外環境。
• ‌功能特性‌：
  • ‌智能控制‌：支持現場/遠程切換，可接收 4-20mA 模擬量信號進行調節型控制，或開關量信號進行兩位式控制。
  • ‌保護機制‌：具備缺相保護、過熱保護、過載保護、瞬間過力矩保護及電子互鎖功能，確保設備安全運行。
  • ‌顯示與調試‌：配備全中文 LCD 顯示屏，直觀顯示閥門開度、故障狀態等信息；支持相序自動糾正，安裝調試便捷。
• ‌適配性‌：雖然 Z60 原生為多回轉設計（適用于閘閥等），但通過加裝蝸輪減速箱或?qū)Ｓ棉D(zhuǎn)角器，可完美適配 D943H 蝶閥的 90° 角行程需求，提供穩定的啟閉扭矩。

3. 主要技術參數

4. 產品優勢與應用價值

• ‌長壽命與低維護‌：三偏心結構消除了密封面的摩擦磨損，配合鈷基硬質合金堆焊，大幅延長了閥門使用壽命，減少了停機維護頻率。
• ‌雙向密封可靠性‌：獨特的彈簧補償結構能自動補償閥桿彈性變形和公差，確保在介質壓力波動下仍保持優異的雙向密封性能。
• ‌智能化遠程控制‌：Z60-24W 執行器集成智能控制模塊，支持自動化系統集成，可實現精確的流量調節和遠程監控，降低人工操作成本。
• ‌環境適應性強‌：戶外型執行器設計結合碳鋼閥體的耐溫特性，使其能在惡劣的工業室外環境中穩定運行，適用于熱電站、化工廠等高要求場景。

5. 典型應用領域

• ‌電力行業‌：火電廠循環水系統、蒸汽管道、煙風道。
• ‌石油化工‌：原油輸送、成品油管線、化工介質調節。
• ‌冶金行業‌：高爐煤氣、熱風爐系統。
• ‌市政建設‌：大型給排水主干網、污水處理廠進出水控制。

6. 安裝與維護建議

• ‌安裝方向‌：建議立式安裝，閥桿垂直向上，避免倒裝。若水平安裝，需確保執行器位置便于操作和維護。
• ‌管道清潔‌：安裝前務必清除管道內焊渣、雜物，防止損傷密封面。
• ‌定期保養‌：定期檢查執行器內部潤滑油位，每兩個月檢查一次蝸輪箱黃油；檢查閥桿填料密封性及電氣接線緊固情況。
• ‌調試注意‌：首次通電前需手動確認閥門開閉方向與執行器設定一致，并進行行程限位和力矩限位的精確標定。
