1. 產品概述

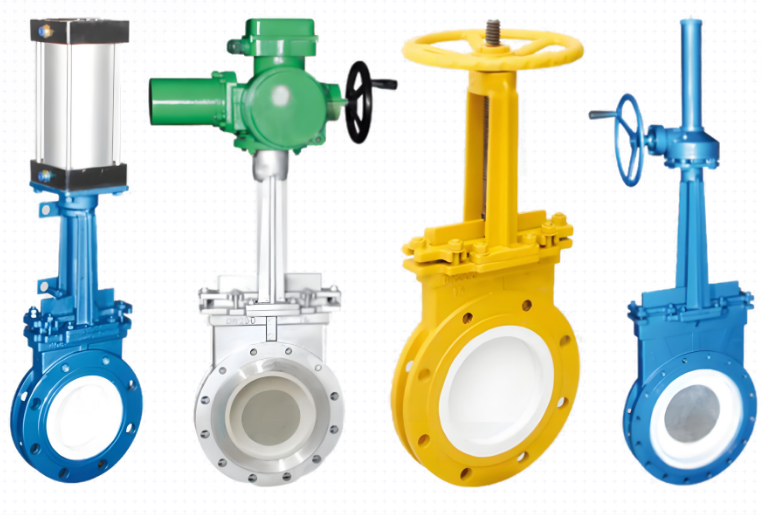

PZ73TC-16C DN100 是一款高性能手動法蘭連接陶瓷刀型閘閥。該閥門專為解決普通閘閥在處理高磨損、強腐蝕及含固體顆粒介質時易泄漏、壽命短的問題而設計。其核心特點在于閥座與閘板密封面采用先進結構陶瓷材料，結合超薄型閥體設計，具有重量輕、流阻小、密封可靠及維護簡便等優勢，是電力、礦山、化工等行業固液兩相流輸送系統的理想選擇。

2. 主要技術參數

• ‌產品型號‌：PZ73TC-16C
• ‌公稱通徑‌：DN100
• ‌公稱壓力‌：1.6 MPa (16C代表壓力等級)
• ‌驅動方式‌：手動（手輪操作）
• ‌連接形式‌：法蘭連接
• ‌適用溫度‌：-29℃ ~ 550℃（具體視密封材料而定，一般工況下≤250℃-425℃）
• ‌結構長度‌：約 220mm - 280mm（依據不同制造標準略有差異，符合GB/T 15188.2等標準）
• ‌法蘭標準‌：符合 JB/T 79.1 或 GB 相關法蘭尺寸標準

3. 核心結構與材質

• ‌閥體‌：采用 WCB 鑄鋼材質，結構緊湊，無內部腔室，有效避免介質沉積和卡阻。
• ‌閘板‌：304不銹鋼基體 + 表面覆蓋結構陶瓷。刀刃形設計，具備優異的剪切功能，可切斷纖維及刮除密封面粘著物。
• ‌閥座‌：結構陶瓷材料。采用保護唇技術專利結構，防止硬物剪裂密封環；部分高端配置可選O形密封實現雙向密封。
• ‌閥桿‌：2Cr13 或 Q235+鍍鉻，耐腐蝕且強度高。
• ‌填料‌：柔性石墨或 PTFE，確保閥桿處密封良好。

4. 產品優勢

• ‌超強耐磨耐腐‌：密封面采用高硬度結構陶瓷，耐磨性是普通金屬的數十倍，耐腐蝕性極佳，顯著延長閥門使用壽命，性?xún)r(jià)比提高約10倍。
• ‌自清潔密封‌：閘板升降過程中可自動刮除密封面上的固體顆粒和粘著物，解決傳統閥門因雜質堆積導致的關閉不嚴問題。
• ‌輕量化設計‌：相比傳統閘閥重量減輕20%-30%，體積小，安裝空間要求低，便于管道布置。
• ‌流阻極小‌：直通式流道設計，介質流動順暢，壓力損失小，節能效果明顯。
• ‌密封可靠‌：利用介質壓力形成自密封，或依靠外力強制密封，杜絕泄漏，環保性能優越。

5. 工作原理

該閥門啟閉件為刀形閘板，運動方向與流體方向垂直。通過旋轉手輪帶動閥桿，使閘板在側面導向槽內升降。

• ‌開啟‌：閘板提升，介質暢通。
• ‌關閉‌：閘板下降，刀刃切入介質并緊壓閥座。對于含顆粒介質，閘板邊緣可切斷纖維并刮除雜質，確保密封面清潔貼合。

6. 應用領域

廣泛適用于含有固體顆粒、漿液、粉塵等高磨損介質的管路系統：

• ‌火力發電‌：石子煤系統、灰渣漿液輸送、脫硫排灰。
• ‌礦山冶金‌：礦漿輸送、洗煤管道、尾礦排放。
• ‌造紙工業‌：各種濃度紙漿、料水混合物。
• ‌環保凈化‌：污水處理、泥漿、沉淀池排渣。
• ‌其他行業‌：水泥廠、化工廠、鋼鐵廠的粉粒體及漿類流體控制。

7. 注意事項

• 本閥門僅用于全開或全關，不可作為調節或節流閥使用。
• 安裝時應注意流向，雖然部分設計支持雙向密封，但建議按標識方向安裝以獲得最佳性能。
• 定期檢查填料壓蓋及螺栓緊固情況，確保長期運行安全。
