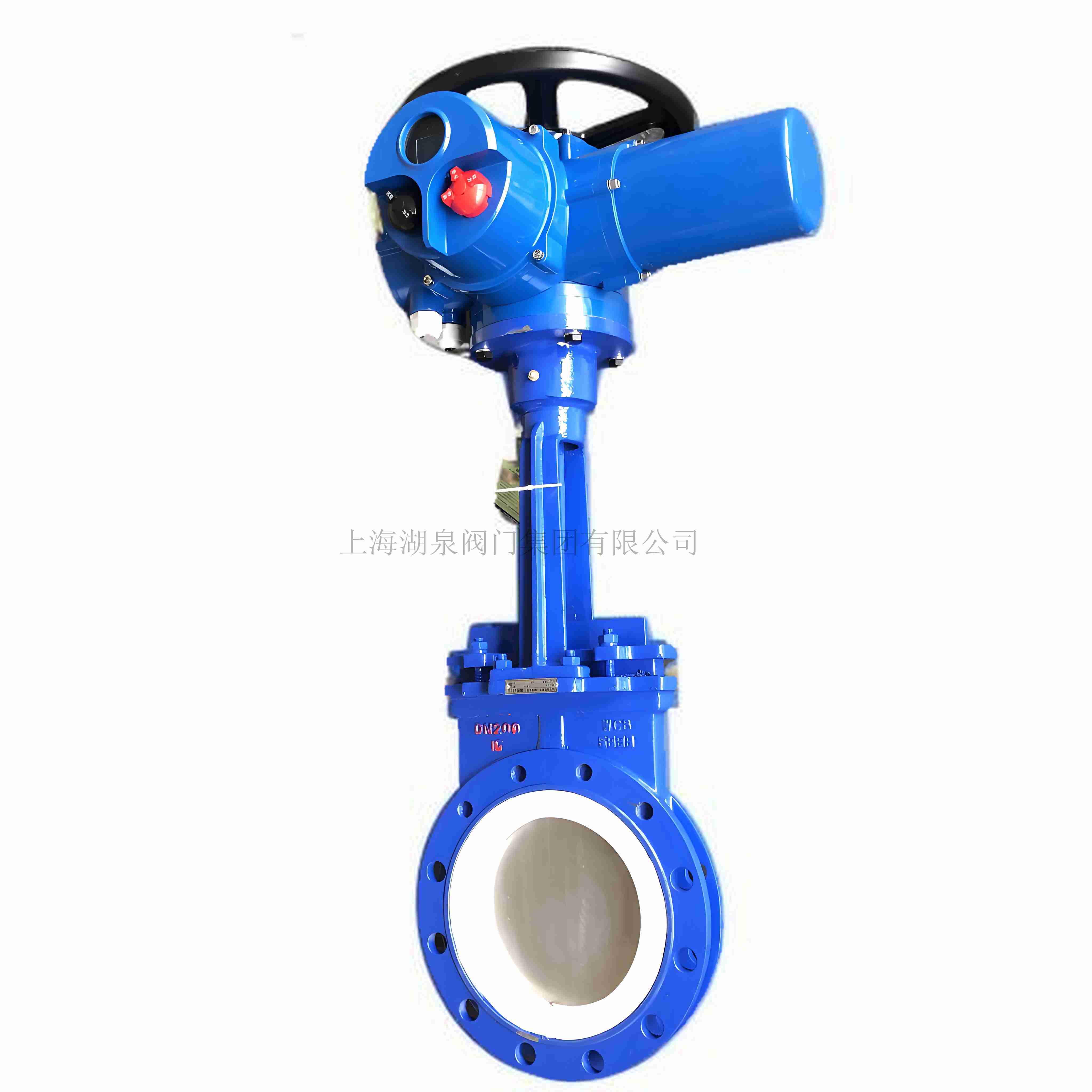

上海湖泉閥門集團有限公司PZ973X-10C DN200 是一款‌鑄鋼閥體、軟密封、電動驅動的對夾式刀型閘閥‌，專用于含纖維、顆粒漿液介質的切斷與控制，公稱壓力‌1.0MPa‌，通徑‌DN200‌，工作溫度‌≤100℃‌。‌‌

核心參數

• ‌型號含義‌：P（閘閥）Z（刀型）9（電動）73（對夾式）X（橡膠/軟密封）-10（PN1.0MPa）C（鑄鋼閥體）
• ‌公稱通徑‌：DN200（結構長度 L=70mm，連接法蘭孔距 D1=265mm，螺栓孔 D2=295mm，8-M20）
• ‌壓力等級‌：PN1.0MPa（殼體試驗 1.5MPa，密封試驗 1.1MPa）
• ‌適用溫度‌：軟密封≤100℃（橡膠密封通常≤80℃，四氟密封可達 180℃，需確認具體密封材）
• ‌適用介質‌：紙漿、污水、煤漿、灰渣、水泥混合物等含懸浮顆粒及纖維流體
• ‌驅動方式‌：多回轉電動裝置（標配 AC380V/50Hz，可選 IP65/IP67 或防爆型）
• ‌主要材質‌：閥體/蓋=鑄鋼 (WCB/C)，閘板=不銹鋼，閥桿=不銹鋼，密封面=橡膠/PTFE‌‌

結構與特點

• ‌對夾超短設計‌：結構長度僅 70mm，重量輕（約 38kg），節省空間與管路支撐成本
• ‌刀刃剪切功能‌：閘板底端呈刀刃狀，關閉時可切斷纖維雜物并刮除密封面粘著物，防卡阻
• ‌流阻極小‌：全圓直流通道，無腔室沉積，適合高固含量漿液輸送
• ‌密封可靠‌：采用彈性閥座（O 形或軟密封），部分配置可雙向密封；填料為柔性 PTFE
• ‌自動化控制‌：配電動執行器支持遠程啟停、現場手動應急操作，可集成 PLC 系統‌‌

典型應用

• ‌行業領域‌：造紙（紙漿管道）、污水處理（沉淀池、排泥管）、礦山選煤、水泥灰渣輸送、化工漿料
• ‌工況場景‌：需頻繁啟閉、介質易沉淀或含長纖維的切斷場合，不適用于純凈清水或高壓蒸汽‌‌

注意事項

• 安裝時需均勻擰緊兩側法蘭螺栓，預留電動頭操作空間；
• 定期清理密封面雜物，避免硬物撞擊閘板刀刃；
• 選型需確認密封材質是否匹配實際介質溫度（橡膠≤80℃，PTFE 可更高）；
• 不同廠家尺寸與重量略有差異，以實際圖紙為準 。‌‌
