蝶閥的三種主要連接形式核心差異在于‌受力傳遞路徑‌與‌拆卸獨立性‌：對夾式依賴管道法蘭夾緊力，凸耳式通過閥體耳片獨立錨定，法蘭式則自帶法蘭面直接對接。‌‌


1. 結構連接差異詳解

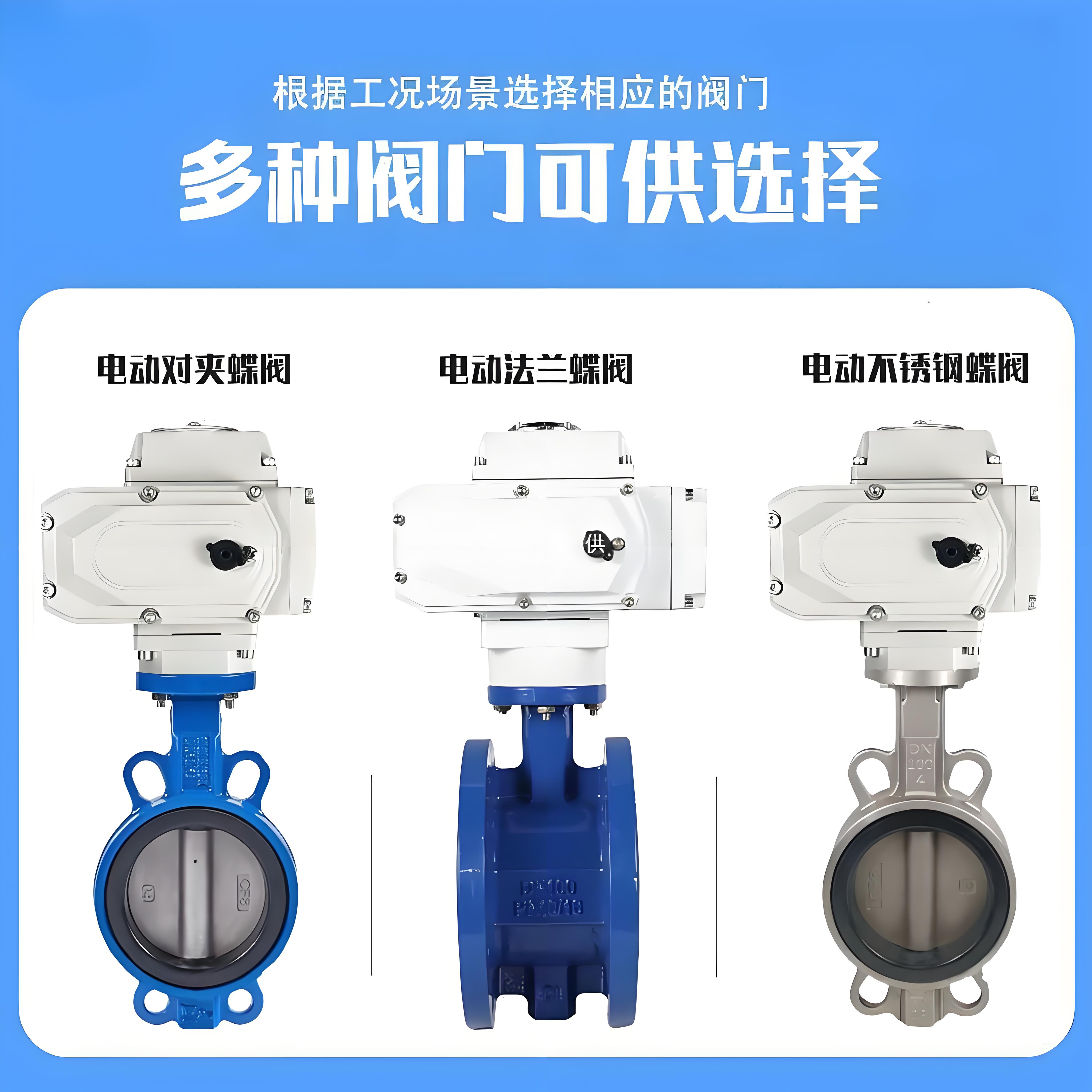

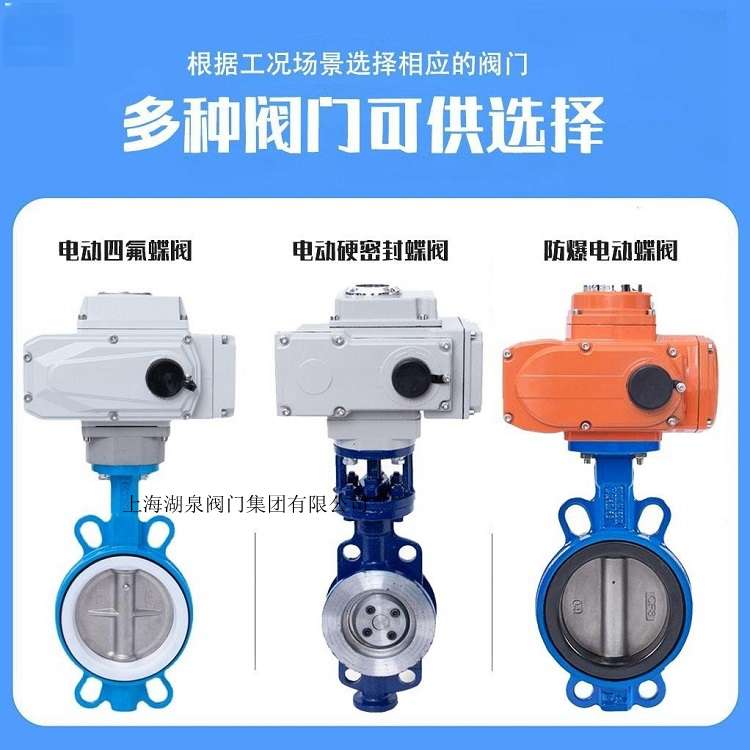

• ‌對夾式 (Wafer Type)‌

  • ‌連接邏輯‌：閥門無獨立法蘭，依靠長螺栓穿過兩側管道法蘭，將閥門“夾”在中間。
  • ‌結構特征‌：閥體最短、重量最輕，無外部凸出部件。
  • ‌密封依賴‌：完全依賴管道法蘭的壓緊力和墊片密封，若螺栓預緊力不均易泄漏。
  • ‌拆卸限制‌：拆卸閥門必須松開整段管道的連接螺栓，無法單獨移除閥門。‌‌

• ‌凸耳式 (Lug Type)‌

  • ‌連接邏輯‌：閥體圓周均勻分布帶孔“凸耳”，使用雙頭螺栓分別將兩側凸耳與管道法蘭固定。
  • ‌結構特征‌：閥體兩側有突出耳片，螺栓不貫穿整個閥門寬度。
  • ‌關鍵優勢‌：‌單側可拆卸‌。松開一側螺栓即可拆除該側管道，閥門本體仍固定在另一側，便于末端維護或作為盲板使用。
  • ‌承壓能力‌：凸耳提供額外支撐，抗振動和承壓性能優于對夾式。‌‌

• ‌法蘭式 (Flange Type)‌

  • ‌連接邏輯‌：閥體兩端自帶標準法蘭，通過螺栓與管道法蘭面對面連接。
  • ‌結構特征‌：整體長度最長，重量最大，結構最穩固。
  • ‌密封獨立‌：擁有獨立的密封面設計，不依賴管道法蘭的夾持力，密封可靠性最高。
  • ‌適用性‌：適用于高壓、大口徑及嚴苛工況，安裝需預留更多軸向空間。‌‌

2. 應用場景對比選型

3. 選型核心建議

1. ‌首選對夾式‌：當管道空間極度受限、壓力等級較低（如 PN10/PN16）且無需頻繁單獨拆卸閥門時。
2. ‌首選凸耳式‌：當閥門位于泵出口、設備入口等需要‌獨立拆卸維護‌，或管道存在振動需增強連接穩定性的場合。
3. ‌首選法蘭式‌：當工況涉及‌高壓、高溫、大口徑‌（如 DN400 以上），或?qū)γ芊饪煽啃砸髽O高的關鍵工藝管線。‌‌

注意：凸耳式常被誤認為是對夾式的變種，但其“雙螺栓獨立固定”結構使其具備獨特的單側隔離功能，這是對夾式無法實現的。‌‌
