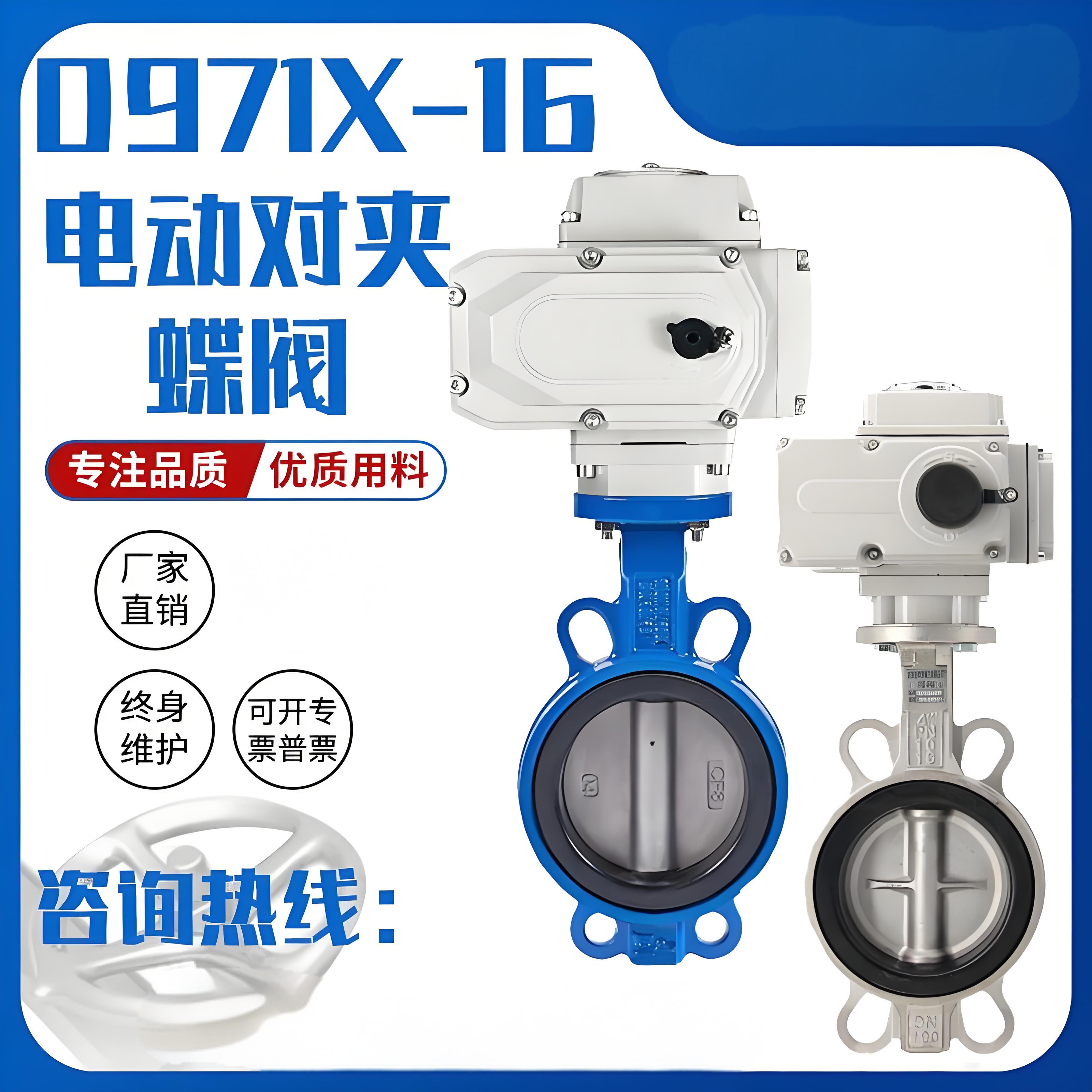

以下是 ‌D971X-16 電動對夾式軟密封蝶閥‌（涵蓋 DN50/DN65/DN80/DN100）的產品技術規格與選型參考。該型號為工業常用閥門，適用于水、油品及弱腐蝕性介質。

1. 產品概述

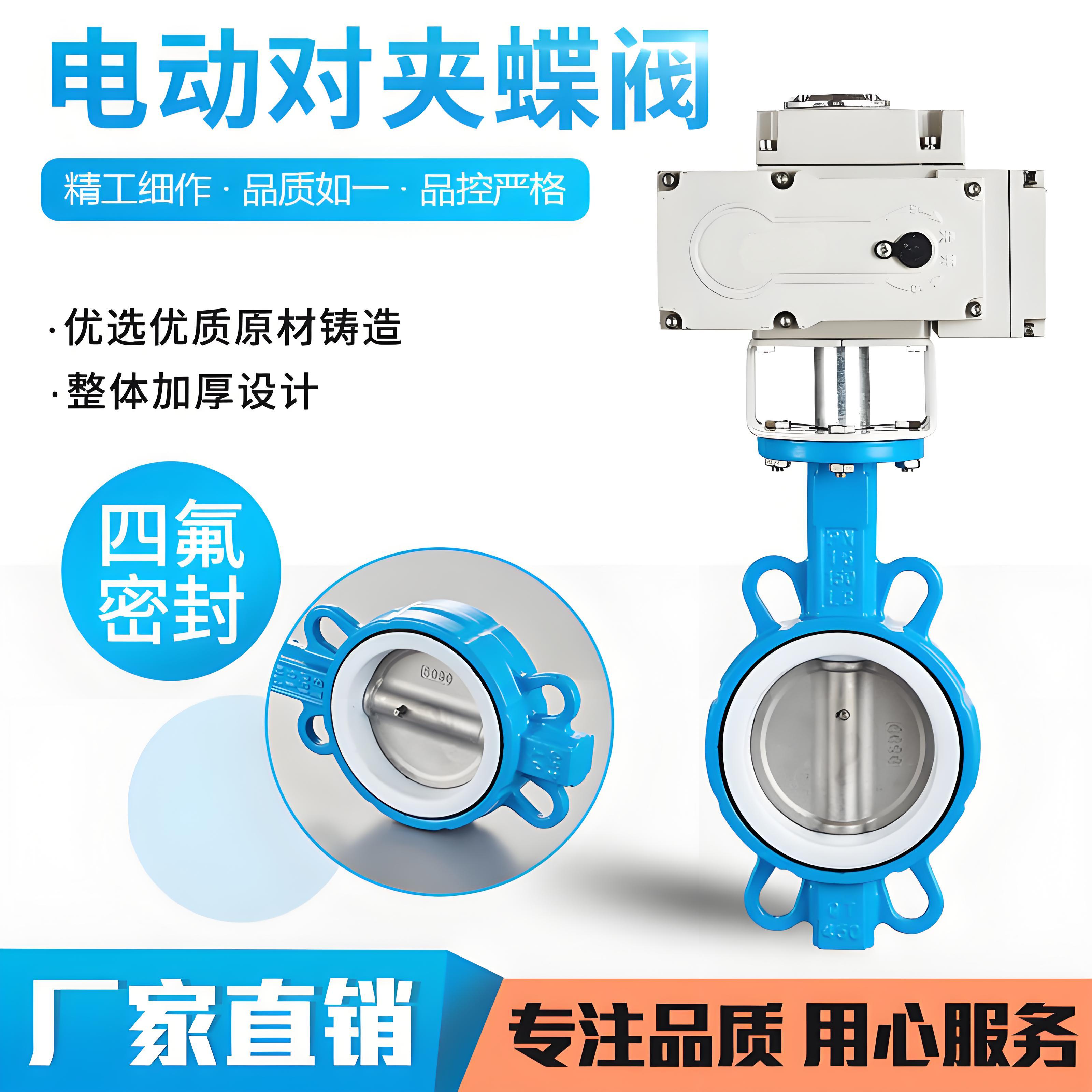

‌D971X-16‌ 由電動執行器與對夾式軟密封蝶閥組成。

• ‌D‌：蝶閥
• ‌9‌：電動驅動
• ‌7‌：對夾連接
• ‌1‌：中線結構（通常指單偏心或中線，具體視廠家設計，D971多為中線/雙偏心）
• ‌X‌：橡膠軟密封
• ‌16‌：公稱壓力 PN1.6 MPa (16公斤)

主要特點包括結構緊湊、重量輕、啟閉迅速（90°回轉）、雙向密封、安裝不受流向限制 。‌‌

2. 主要技術參數

3. 主要零部件材料

• ‌閥體‌：鑄鐵 (HT200)、球墨鑄鐵 (QT450-10)、鑄鋼 (WCB)、不銹鋼 (CF8/304)
• ‌蝶板‌：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 (304/316)
• ‌閥桿‌：2Cr13 不銹鋼、304/316 不銹鋼
• ‌密封圈‌：‌丁腈橡膠 (NBR)‌、氟橡膠 (FKM)、三元乙丙橡膠 (EPDM)
• ‌填料‌：柔性石墨、O型圈 ‌‌

4. 電動執行器選型參考

D971X 配套的執行器通常為精小型或多回轉智能型，常見系列如 PSQ、3810、DZW 等。

• ‌電源電壓‌：AC 220V / 380V / DC 24V (需指定)
• ‌控制方式‌：
  • ‌開關型‌：全開/全關，帶限位開關。
  • ‌調節型‌：輸入 4-20mA / 1-5V / 0-10V 信號，輸出閥位反饋信號 。
• ‌功能選項‌：無源觸點、閥位反饋、過載保護、手動優先 。‌‌

5. 外形尺寸參考 (PN1.6 MPa, 對夾式)

注：不同廠家執行器高度 H 可能略有差異，以下數據基于通用標準結構長度 L 和法蘭連接尺寸 D1。

*數據來源綜合自 GB/T 12238 及主流廠家樣本 。實際安裝尺寸請以具體廠家提供的圖紙為準，特別是電動頭的高度 H 和寬度 A/B。*‌‌

6. 執行標準

• ‌制造標準‌：GB/T 12238-2008《法蘭和對夾連接彈性密封蝶閥》
• ‌結構長度‌：GB/T 12221-2005
• ‌法蘭連接‌：GB/T 9113.1-2000 / HG/T 20592
• ‌壓力試驗‌：GB/T 13927-2008《工業閥門 壓力試驗》 ‌‌

7. 訂貨須知

在訂購 D971X-16 DN50/DN65/DN80/DN100 時，請明確以下信息以避免選型錯誤：

1. ‌閥體材質‌：普通水用選鑄鐵/球鐵；高溫或腐蝕環境選鑄鋼/不銹鋼。
2. ‌密封材質‌：常溫清水選丁腈橡膠 (NBR)；高溫或油性介質選氟橡膠 (FKM)。
3. ‌執行器類型‌：確認是‌開關型‌還是‌調節型‌；電壓是 AC220V 還是 AC380V。
4. ‌連接方式‌：確認是否為‌對夾式‌ (Wafer)，若是法蘭連接則型號可能變?yōu)?D941X。
