MD941W-1C/DN800 無統一強制國標安裝尺寸，需以‌結構長度 GB/T12221-1989（通常 200-220mm）‌、‌法蘭外徑約 950-980mm‌、‌螺栓孔中心圓約 890-910mm‌及‌執行器突出長度‌為現場測量核心要素，必須實測確認 。‌‌

核心測量參數與標準依據

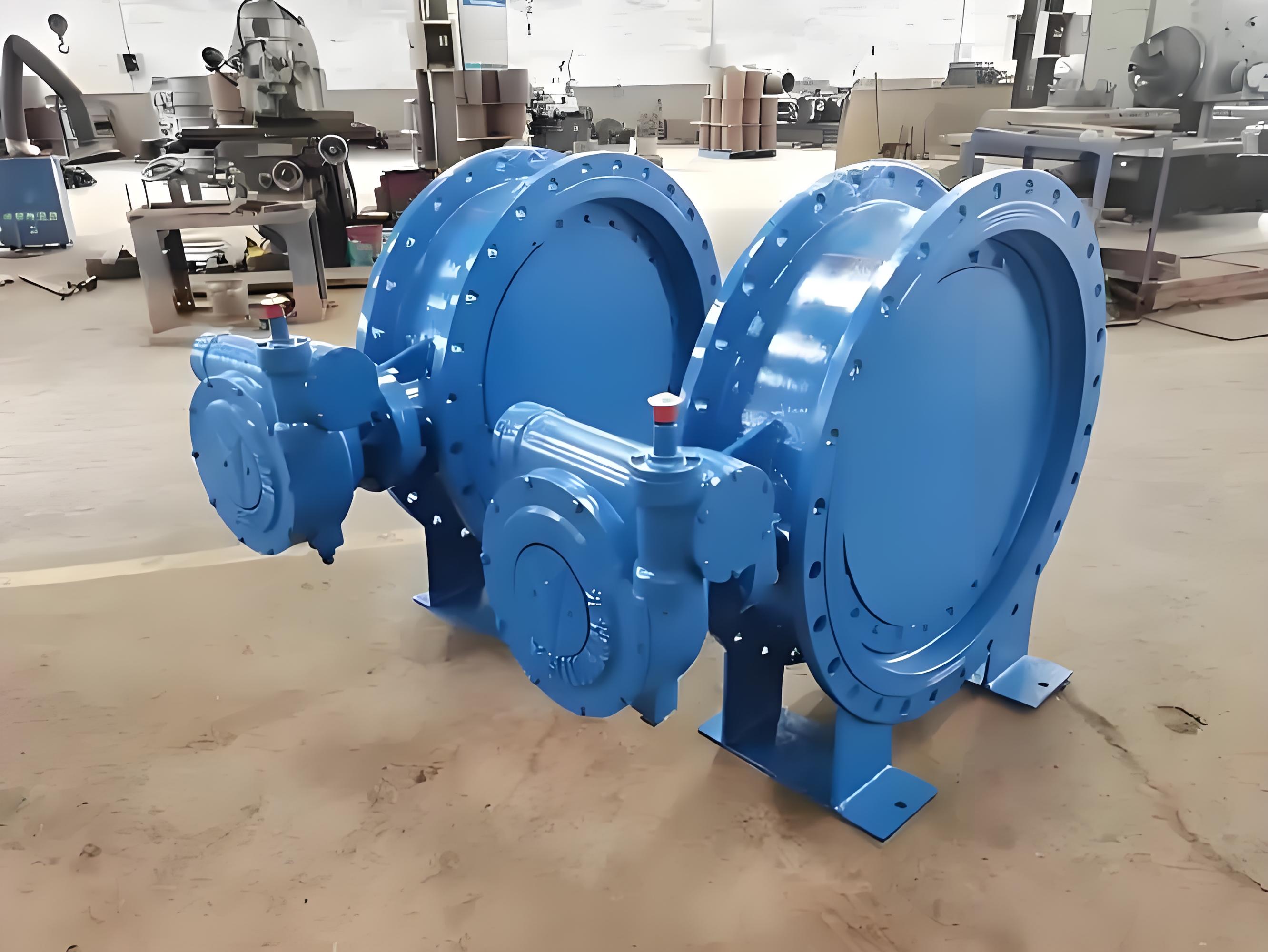

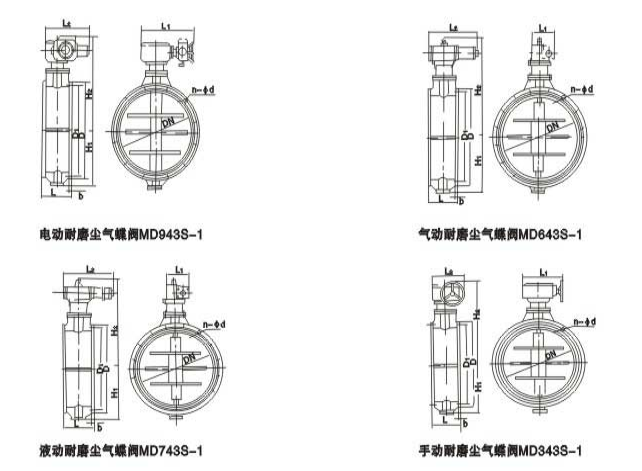

該型號為鋼板焊接結構耐磨塵氣蝶閥，執行機構（電動頭）尺寸因品牌配置不同差異巨大，‌僅閥體部分參考 GB/T12221 短結構長度‌，法蘭連接多參照 GB/T9115 但需核對實際壓力等級（通常 PN0.6）。

• ‌結構長度 (L)‌：指兩法蘭端面間距，DN800 通常執行 GB/T12221-1989 系列，常見值為 ‌200mm 或 220mm‌（短結構），嚴禁直接按管道預留，必須實測舊閥或核對圖紙。
• ‌法蘭連接尺寸‌：PN0.6MPa 等級下，外徑 (OD) 約 ‌950-980mm‌，螺栓孔中心圓直徑 (PCD) 約 ‌890-910mm‌，螺栓孔數通常為 ‌20-24 個‌，孔徑約 ‌24-28mm‌。
• ‌總高度/寬度‌：含電動執行機構后總高/寬無固定值，取決于執行器型號（如 HQ、PSQ 等），需測量‌閥體中心至執行器頂部‌及‌手輪/箱體最大回轉半徑‌。
• ‌密封面形式‌：通常為突面 (RF) 或全平面 (FF)，需測量‌法蘭厚度‌及‌密封面凸起高度‌以防墊片不匹配。‌‌

現場實測操作指南

1. ‌斷電掛牌‌：確認電動裝置斷電并鎖定，防止誤動作傷人。
2. ‌測量結構長度‌：使用鋼卷尺測量兩法蘭密封面之間的最短距離（L），精確到毫米，對比新閥樣本。
3. ‌測繪法蘭孔位‌：測量螺栓孔中心圓直徑（PCD），隨機選取 3-4 個孔測量對角線距離取平均值；統計螺栓數量及孔徑。
4. ‌核對法蘭外徑與厚度‌：測量法蘭最外緣直徑及法蘭片厚度，確認是否需擴孔或更換墊片。
5. ‌記錄執行器空間‌：測量閥門全開/全閉狀態下，執行機構所需的最小安裝空間（特別是上方檢修空間及側面接線盒位置）。
6. ‌介質流向標記‌：確認閥體箭頭方向，部分耐磨蝶閥對流向有特定要求（雖中線式通常雙向，但耐磨涂層可能有側重）。

關鍵注意事項

• ‌非標定制風險‌：MD941W-1C 系列常根據工況定制法蘭標準（如化工 HG、電力 DL 或非標），‌切勿直接套用通用國標數據‌，必須以實物或廠家圖紙為準 。
• ‌執行器差異‌：不同廠家配置的電動頭尺寸懸殊，若更換品牌，需重點復核‌輸出軸孔徑、鍵槽尺寸及安裝支架孔距‌，否則無法匹配 。
• ‌熱膨脹預留‌：該閥用于含塵高溫煙氣，安裝時需確認管道是否已考慮熱膨脹補償，避免閥門受力卡死 。‌‌

若需精確數據，請?zhí)峁╅y門銘牌照片或聯系原廠家索取 DN800 具體批次圖紙；若無舊閥可測，建議按‌結構長度 220mm、法蘭外徑 960mm、PCD 900mm‌做初步預留，并留足±20mm 調整余量。
