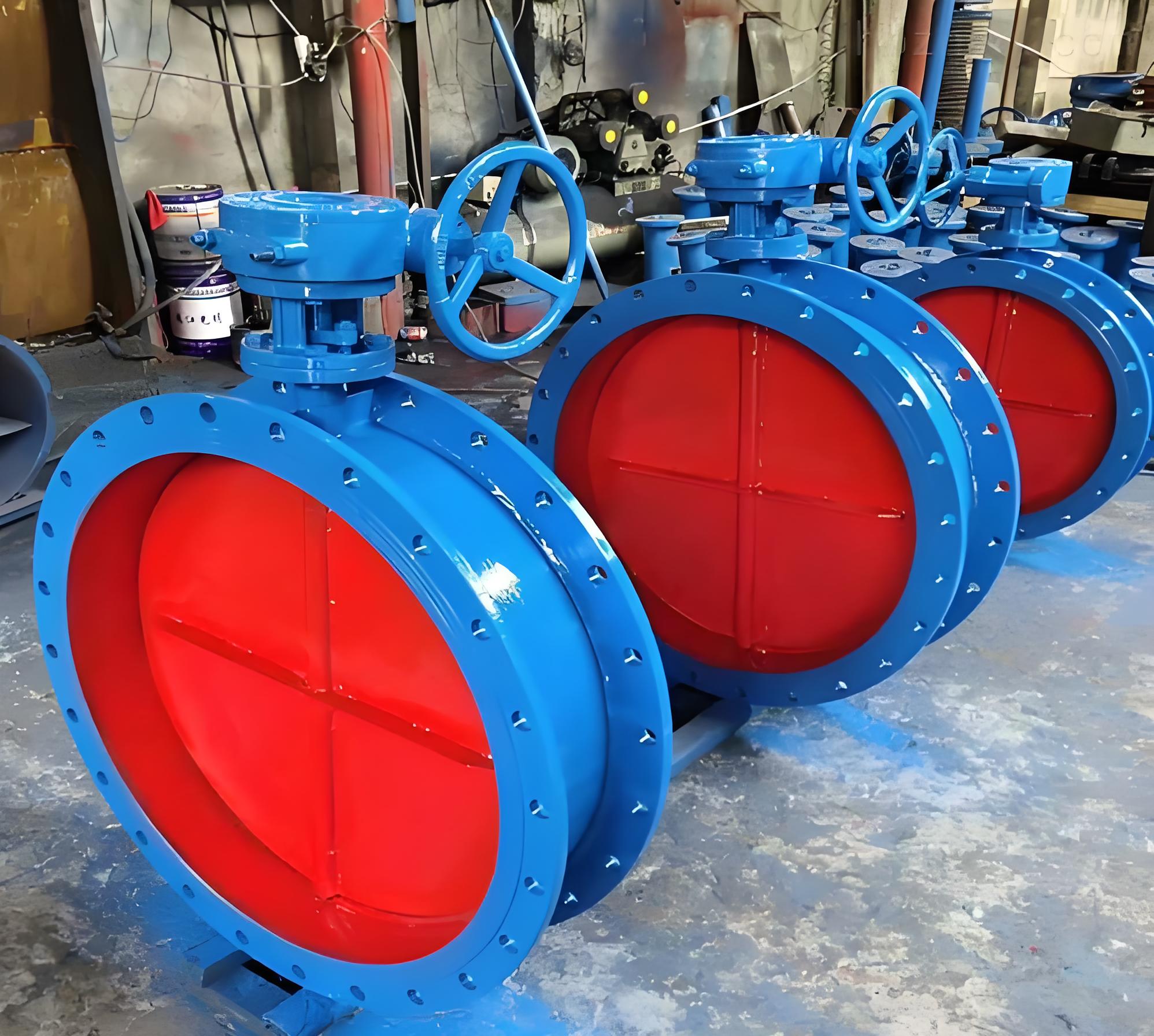

WSD341F-10Q DN500 代表：蝸輪傳動、法蘭連接、中線結構、聚四氟乙烯（PTFE）襯里密封、公稱壓力 1.0MPa、球墨鑄鐵閥體的大口徑襯氟蝶閥，通徑 500mm。‌‌

型號含義拆解

1. ‌W‌：部分廠家前綴，常指“蝸輪”驅動（標準代號"3"已體現，W 為冗余或品牌標識）；‌S‌：非國標標準字符，多為企業自定義（如“雙密封”或系列號），核心驅動看后續數字"3"。
2. ‌D‌：閥門類型為‌蝶閥‌。
3. ‌3‌：驅動方式為‌蝸輪傳動‌（手動蝸桿蝸輪）。
4. ‌4‌：連接方式為‌法蘭連接‌。
5. ‌1‌：結構形式為‌中線型‌（蝶板與閥座同心）。
6. ‌F‌：密封/襯里材質為‌聚四氟乙烯（PTFE/F4）‌，即全襯氟結構，耐強腐蝕。
7. ‌10‌：公稱壓力‌PN10‌（1.0MPa，約 10 公斤壓力）。
8. ‌Q‌：閥體材質為‌球墨鑄鐵‌（QT450 等）。
9. ‌DN500‌：公稱通徑‌500 毫米‌，屬大口徑閥門。‌‌

主要應用場景

• ‌強腐蝕介質管道‌：適用于輸送硫酸、鹽酸、強堿、氯氣、王水等酸堿及有機溶劑的化工、石化、冶金流程 。
• ‌環保與水處理‌：污水處理廠的酸堿中和池、脫硫脫硝漿液管道、電鍍廢水排放系統 。
• ‌特殊工況‌：需雙向密封、耐溫范圍 -29℃~180℃（受限于氟塑料特性）、要求零泄漏的腐蝕性流體切斷與調節 。
• ‌不適用場景‌：高溫（>180℃）、高壓（>1.0MPa）或非腐蝕性清水/氣體場合（性價比低，通常選橡膠密封或金屬硬密封）。‌‌

注：型號首字母"W"及"S"并非 GB/T 12238 標準強制代碼，具體定義需參照特定廠家樣本，但核心參數（341F-10Q）遵循行業通用命名規則。
