在冶金與化工行業的粉體及顆粒物料輸送系統中，400×400mm規格的電動插板閥作為關鍵的截斷與調節設備，其技術應用的精準度直接關系到生產線的穩定性、安全性及能效水平。該規格閥門憑借適中的通徑尺寸，廣泛應用于中型管道系統的流量調控，以下從工作原理、核心技術優勢、典型應用場景及選型維護策略四個維度進行深入解析。

一、 工作原理與結構特性

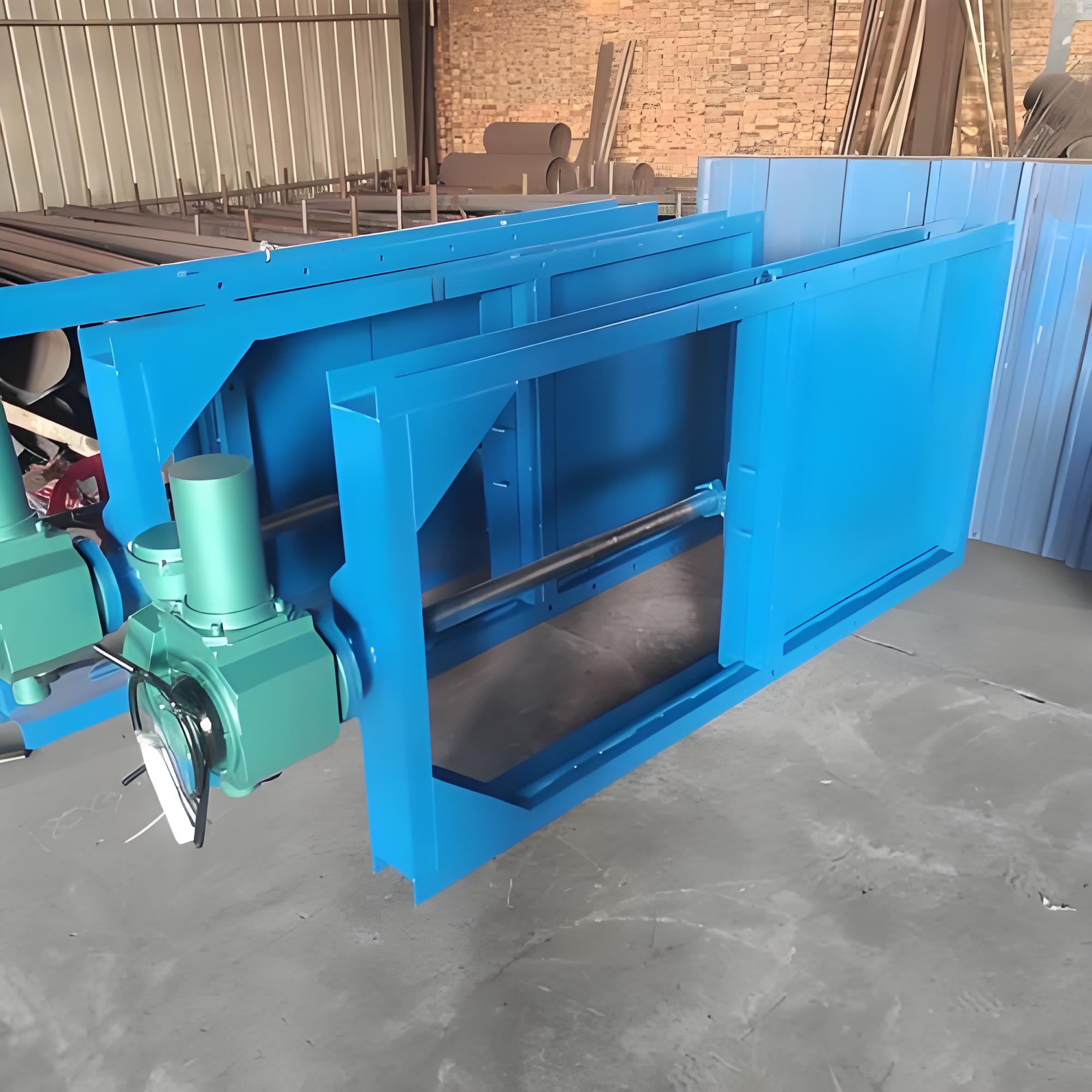

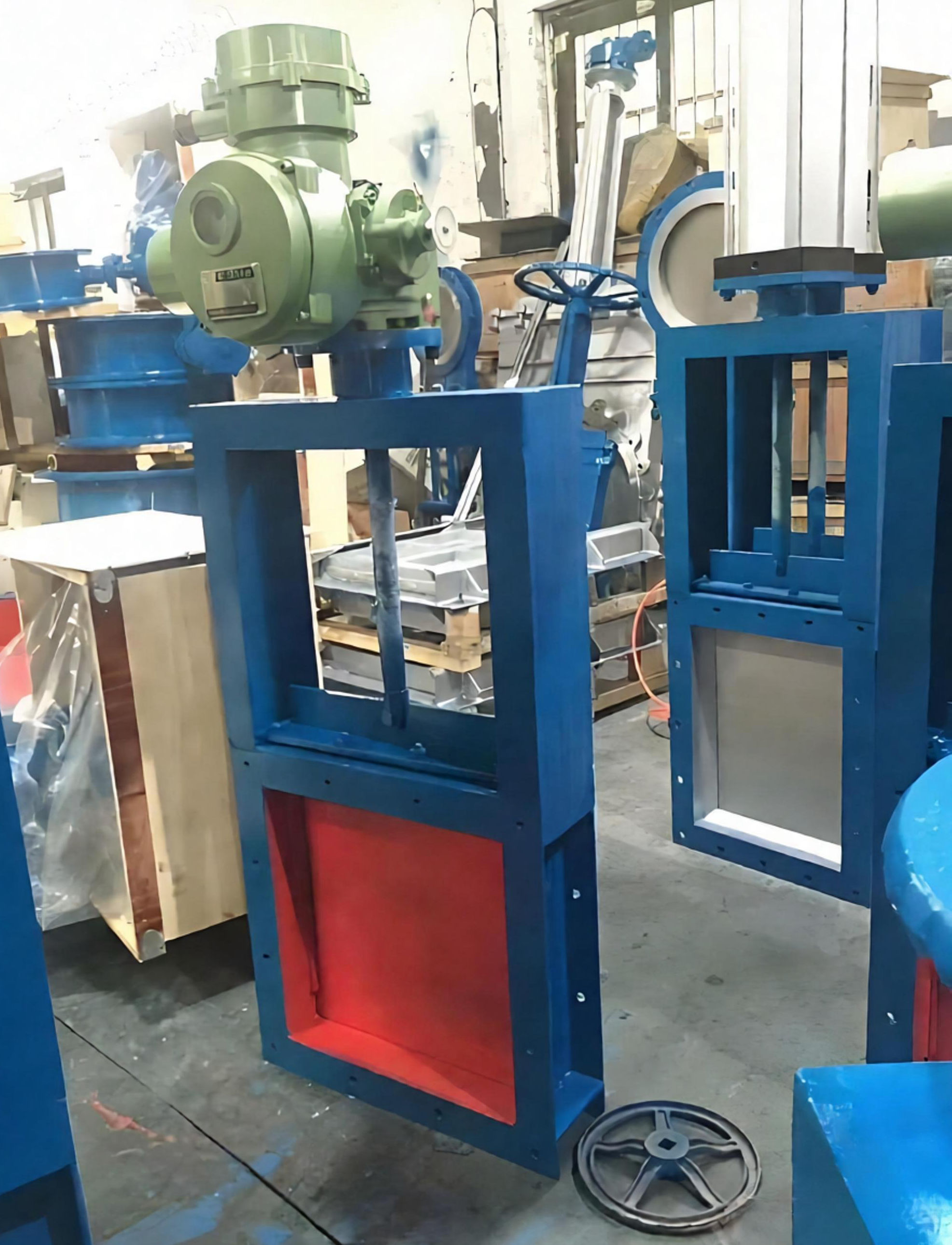

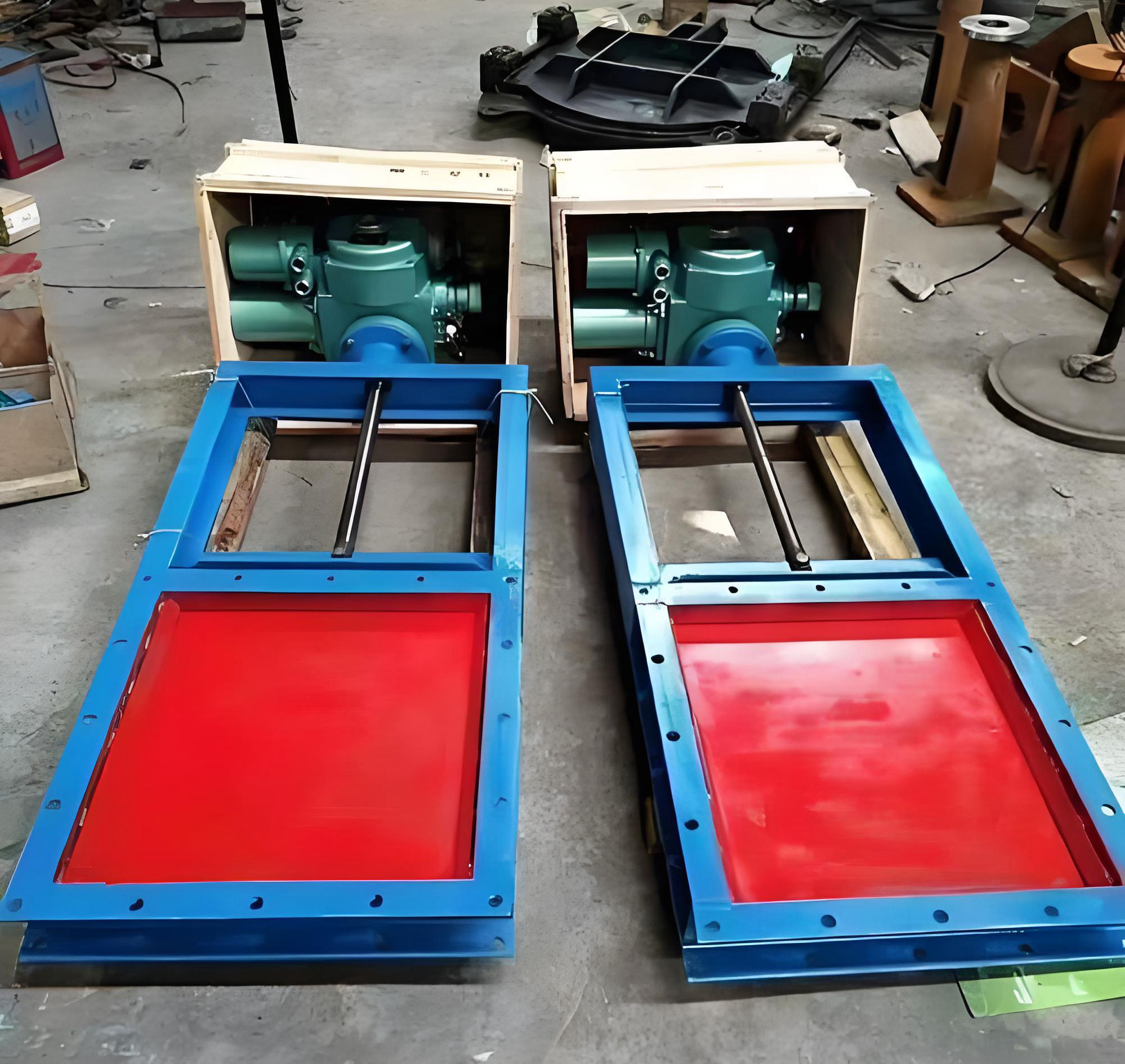

400×400mm電動插板閥主要由閥體框架、閘板（插板）、驅動裝置及密封組件構成。其核心工作原理是通過電動機驅動減速機構，帶動絲桿或鏈輪轉動，使閘板沿水平方向作往復直線運動，從而改變流通截面積，實現物料的切斷或流量調節。

• ‌驅動方式多樣化‌：根據工況需求，可采用純電動驅動或電液動驅動。純電動結構緊湊，適用于常規負載；電液動驅動則結合液壓推力，具備更高的輸出扭矩和緩沖性能，適合處理高密度或易卡阻物料。
• ‌全通徑設計‌：400×400mm的通徑設計確保了物料流動的順暢性，有效減少管道阻力，防止物料在閥口堆積堵塞。
• ‌密封機制‌：采用硬密封（金屬對金屬）或軟密封（PTFE/石墨）結構。對于高溫煙氣或磨蝕性強的礦粉，硬密封耐磨損；對于要求零泄漏的化工粉體，軟密封能提供更佳的密閉性。

二、 在物料流量控制中的核心技術應用

1. 精準流量調節

在化工反應釜進料或冶金配料環節，流量的穩定性至關重要。400×400mm電動插板閥可通過控制閘板的開啟高度（開度），線性調節物料通過量。配合智能電動執行器，可實現4-20mA信號反饋或與DCS/PLC系統聯動，實現遠程自動化控制，調節精度可達±1%以內，滿足連續化生產的嚴苛要求。

2. 快速切斷與安全隔離

在緊急停機或設備檢修時，該閥門需具備快速切斷功能。電動驅動響應速度快，能在數秒內完成全閉動作，有效隔離上下游物料，防止倒流或泄漏引發的安全事故。特別是在處理有毒、易燃化工介質時，其可靠的密封性能是保障廠區安全的重要屏障。

3. 適應惡劣工況

• ‌耐高溫性能‌：冶金行業常涉及高溫煙氣或熟料輸送，400×400mm閥門可選用耐熱鋼材質及石墨密封，工作溫度可達300℃甚至更高，確保在高溫環境下不變形、不卡死。
• ‌耐磨防堵‌：針對礦粉、水泥等磨蝕性物料，閘板表面可進行堆焊耐磨合金或噴涂陶瓷處理，延長使用壽命。同時，其直線運動方式具有自清潔效果，不易粘附粘性物料。

三、 典型應用場景

• ‌冶金行業‌：

  • ‌高爐噴煤系統‌：用于煤粉輸送管道的流量調節與切斷，要求閥門具備良好的耐磨性和防爆性能。
  • ‌燒結機煙道‌：控制高溫煙氣流量，需耐受高溫及粉塵沖刷。
  • ‌原料倉底卸料‌：作為倉底閘門，控制礦石或熔劑的給料速度，防止下料不均。

• ‌化工行業‌：

  • ‌粉體配料系統‌：在塑料、橡膠、化肥生產中，精確控制原料粉的加入量，保證產品配比準確。
  • ‌氣力輸送系統‌：作為發送罐的進出口閥門，實現物料的批量輸送與隔離。
  • ‌除塵器灰斗‌：收集并排放除塵灰，要求閥門密封性好，防止二次揚塵。

四、 選型與維護策略

1. 選型關鍵指標

• ‌介質特性‌：明確物料的粒度、密度、腐蝕性、溫度及流動性。對于易結拱物料，建議選擇帶有破拱裝置或振動功能的型號。
• ‌壓力等級‌：400×400mm閥門通常適用于常壓或低壓環境（如0.05MPa），若用于正壓或負壓系統，需校核閥體強度及密封形式。
• ‌驅動功率‌：根據物料摩擦系數及閥門尺寸計算所需推力，選擇合適的電機功率，避免“小馬拉大車”導致電機過熱或損壞。

2. 維護與保養

• ‌定期潤滑‌：對絲桿、螺母及傳動鏈條定期加注潤滑脂，減少磨損，確保動作靈活。
• ‌密封檢查‌：定期檢查密封面磨損情況，發現泄漏及時更換密封條或研磨密封面。
• ‌電氣維護‌：檢查限位開關、行程控制器及接線端子，確保信號反饋準確，防止過力矩損壞電機。
• ‌防卡阻清理‌：在停機期間，清理閥腔內殘留物料，防止物料硬化導致下次啟動卡死。
